1. Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, переходов а также других зданий и сооружений с предполагаемой нагрузкой на шов до 100 кН.
2. Описание
Конструктивно деформационный шов ДШ-П4К состоит из алюминиевых направляющих, в которые плотно вставлен уплотнительный профиль.
Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных условиях.
Швы не требуют проведения профилактических работ и устойчивы к старению.
Уплотнительный профиль изготовлен из ТЭПа , устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям.
При выходе из строя может быть легко заменен. 4 камеры в уплотнительном профиле позволяют компенсировать сдвиги до 20 (±10)мм.

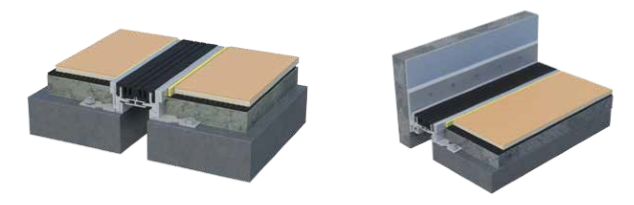

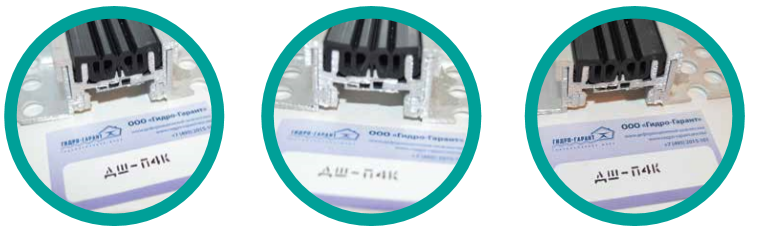

Общий вид шва ДШ-П4К: конструкции деформационного шва ДШ-П4К, прямые и угловые.

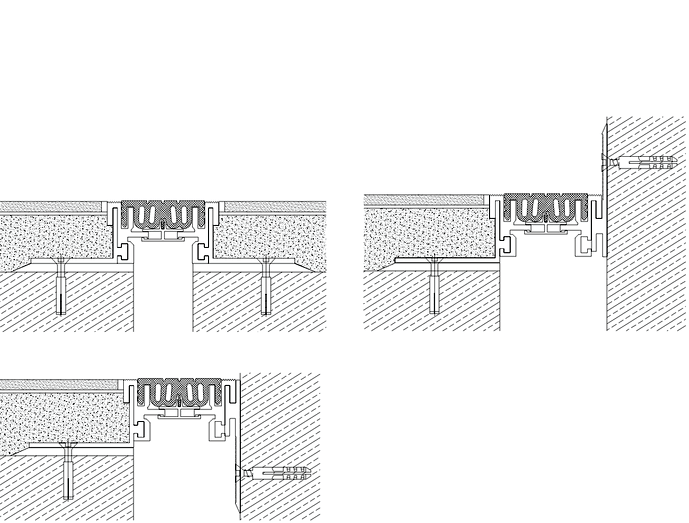

Монтажные схемы
Виды деформационных швов типа ДШ-П4К
Деформационный шов ДШ-П4К с 4 камерами производится с высотой ножки 36, 51, 97мм.
Монтажная ширина лапки равна 55 мм, общая ширина профиля 172мм.
Также профиль ДШ-П4К имеет крепление к вертикальным поверхностям.
Варианты швов ДШ-П4К

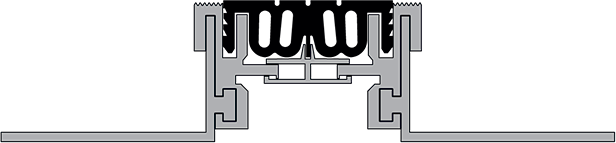

ДШ-П4К (для полов внутри помещений с высотой) | Схема шва | ДШ-Р (для полов внутри помещений с высотой) | Схема шва |
ДШ-П4К-50/36 | ![]() |
ДШ-П4К-50/36 угловой | ![]() |
ДШ-П4К-50/51 | ![]() |
ДШ-П4К-50/51 угловой | ![]() |
ДШ-П4К-50/97 | ![]() |
ДШ-П4К-50/97 угловой | ![]() |
Характеристики деформационного шва ДШ-П4К
Размеры и допустимые перемещения закладных деформационных швов ДШ-П4К
Тип шва | Размеры, мм | Перемещения, мм | |||
Ширина шва | Видимая ширина | Сжатие | Растяжение | Сдвиг вертикально | |
ДШ-П4К-100/H | 50 | 62 | 10 | 10 | 8 |
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа.

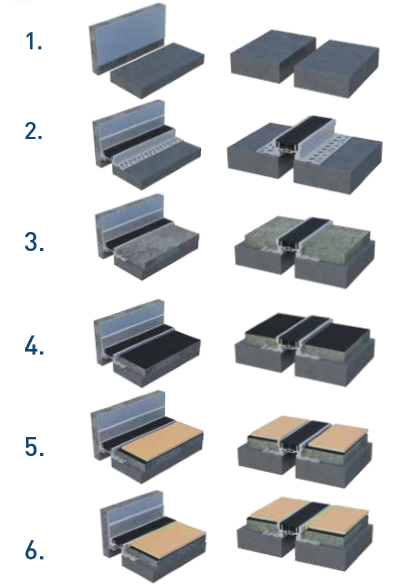

3. Инструкция по сборке закладной конструкции компенсационного шва ДШ-П4К
1) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Деформационный шов собирается, в ножки вставляются насадки под 4-камерный компенсатор и алюминиевая планка-компенсатор. Механически с помощью дюбель-гвоздей монтируются ножки на высоту 36,51 или 97мм деформационного шва ГидроКонтур ДШ-П4К с шагом 25-30 см. Отверстия в лапках предназначены для сцепления основания с бетоном. Компенсатор можно вставить сразу, так как с ним удобнее монтировать шов, но не отрезать по длине планок 3пог.м, так как важно сохранить гидроизоляцию шва по всей длине.
3) Бетон заливается до определенного уровня, с учетом высоты на финишное покрытие пола так, чтобы компенсатор профиля вышел в один уровень с покрытием пола.
4) Если финишным покрытием пола будет плитка или керамогранит, наносим плиточный клей 3-4 мм.
5) Укладываем плитку/керамогранит или другое финишное покрытие. Оставляем 3-4 мм от края ножек профиля под герметик.
6)Вставляем компенсатор. Компенсатор выпускается в бухтах по 20-30 пог.м, его можно вставлять сразу, лучше вставлять в смонтированные ножки, так как важно сохранить непрерывность компенсационного профиля, чтобы шов не пропускал воду по всей длине шва. Заливаем герметик в отверстия по бокам шва для защиты покрытия пола от сколов и повреждений в результате сподвижек плит.
Деформационный шов для пола ДШ-П4К с нагрузкой до 50 кН, ТМ ГидроКонтур®
- С центральным поддерживающим профилем
- 4-камерный заменяемый компенсатор, цвета по каталогу RAL
- Компенсирует сдвиг в трех направлениях
ДШ-П4К ( для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
ДШ-П4К - 50/36 | ![]() |
по запросу |
ДШ-П4К - 50/51 | ![]() |
по запросу |
ДШ-П4К - 50/97 | ![]() |
по запросу |
ДШ-П4К (для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
ДШ-П4К - 50/36 угловой | ![]() |
по запросу |
ДШ-П4К - 50/51 угловой | по запросу | |
ДШ-П4К - 50/97 угловой | по запросу |
