ДЕФОРМАЦИОННЫЙ ШОВ ТЗ «ГИДРОКОНТУР» ТИПА ДШ-М

1. Область применения

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 50 кН.

Данный профиль подходит для высоких и постоянных нагрузок. Компенсирует сдвиг в трех направлениях. Рифленая поверхность профиля хорошо защищает от скольжения, конструкция профиля помогает избежать накопление грязи внутри.

2. Описание

Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые вставляется алюминиевый профиль-компенсатор.

Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению.

Данный профиль полностью состоит из алюминиевых направляющих, что делает его негорючим, группа горючести НГ подтверждена сертификатами.

Это позволяет применять данную конструкцию шва в местах массового скопления людей, школах, ДОУ, больницах – в сооружениях с повышенными требованиями по пожарной безопасности.

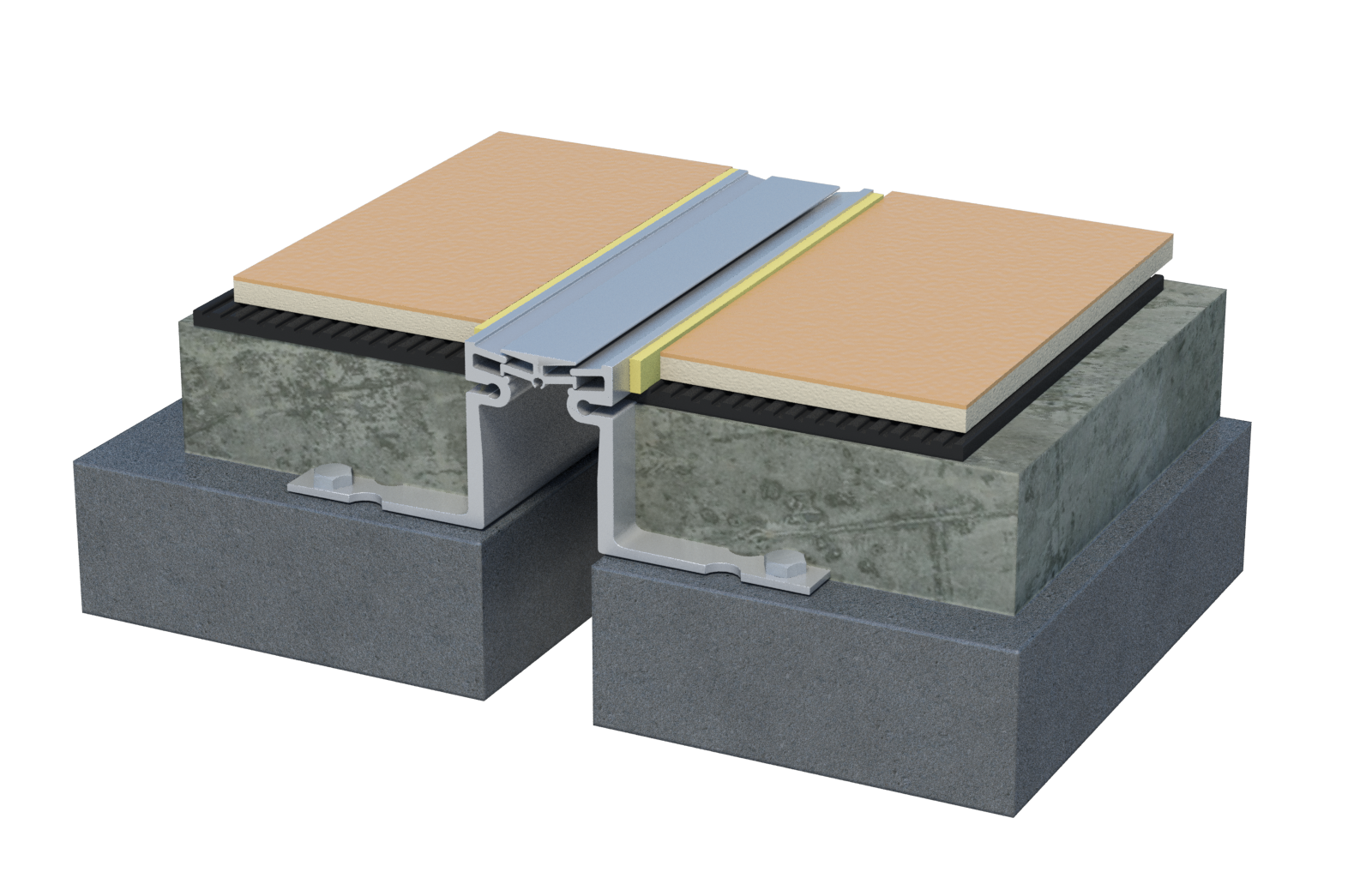

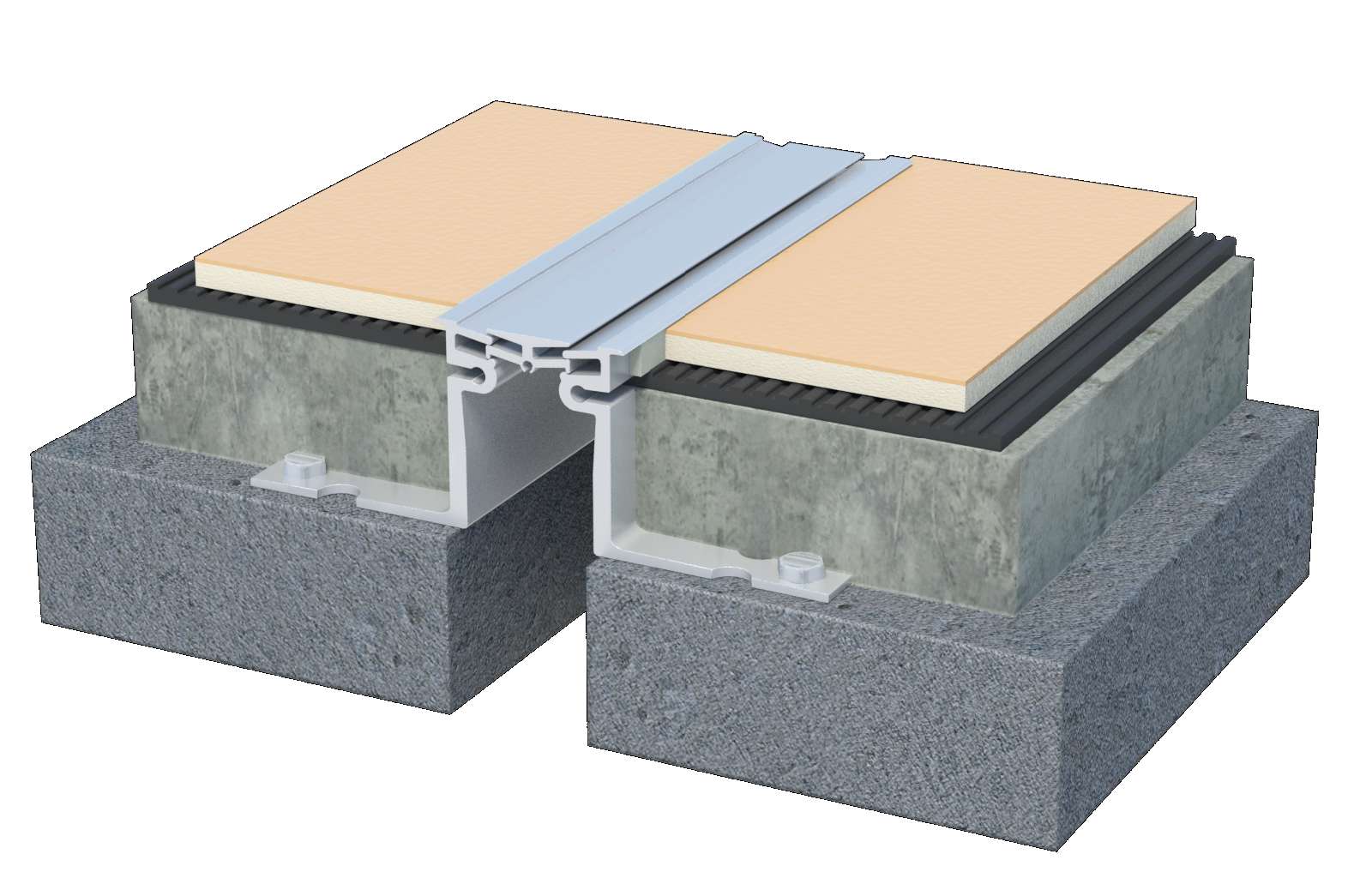

Общий вид шва ДШ-М3

(с краем для защиты плитки от сколов)

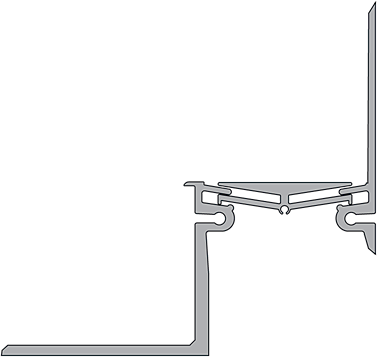

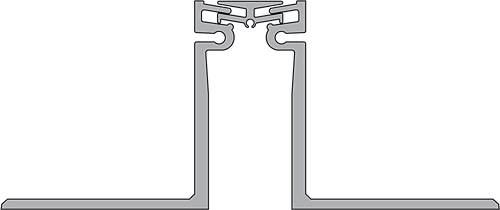

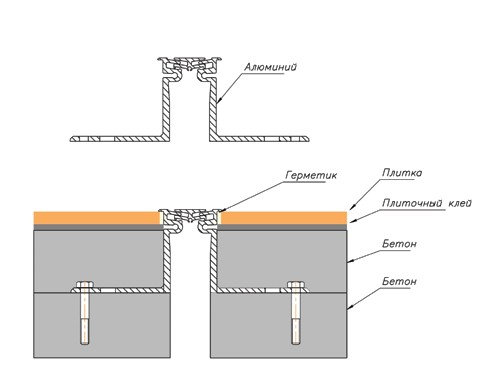

Монтажные схемы

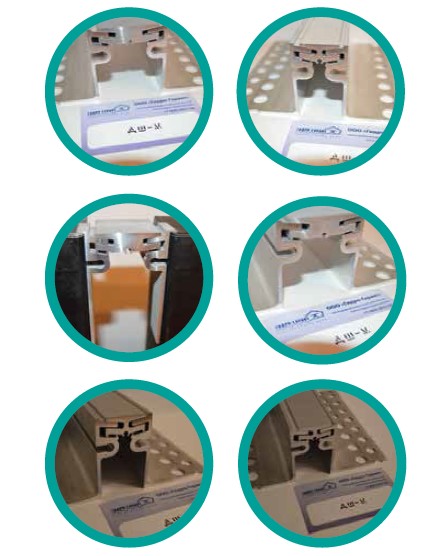

Виды деформационных швов типа ДШ-М

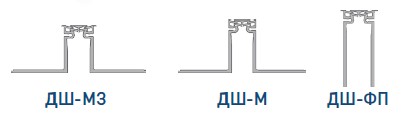

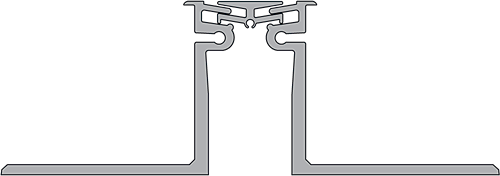

Деформационный шов ДШ-М подразделяется на следующие виды: без края для защиты плитки и другого финишного покрытия от сколов в процессе эксплуатации – ДШ-М и с защитным краем – ДШ-МЗ. Также в линейке этих швов представлен вариант шва для фальш-пола – ДШ-ФП. ДШ-ФП также имеет защитный край для финишного покрытия пола.

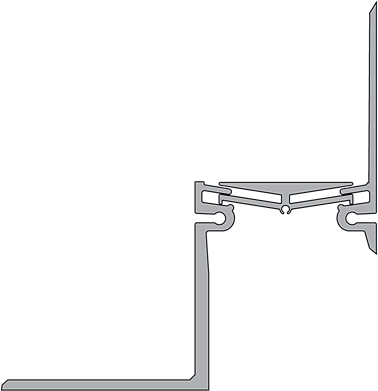

Варианты швов с защитным краем от сколов финишного покрытия

	ДШ-МЗ-35/50		ДШ-ФП-35/90
	ДШ-МЗ-35/50 (угловой)		ДШ-ФП-35/90 (угловой)
	ДШ-МЗ-50/50		ДШ-ФП-50/90
	ДШ-МЗ-50/50 (угловой)		ДШ-ФП-50/90 (угловой)

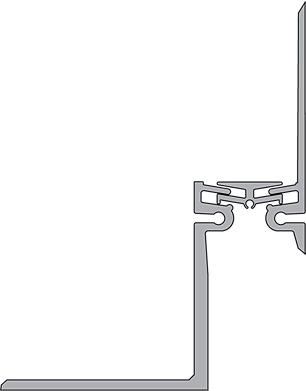

Варианты швов без защитного края

	ДШ-М-35/60		ДШ-М-50/60
	ДШ-М-35/80		ДШ-М-50/80
	ДШ-М-35/60 (угловой)		ДШ-М-50/60 (угловой)
	ДШ-М-35/80 (угловой)		ДШ-М-50/80 (угловой)

Характеристики деформационного шва ДШ-М, ДШ-МЗ, ДШ-ФП

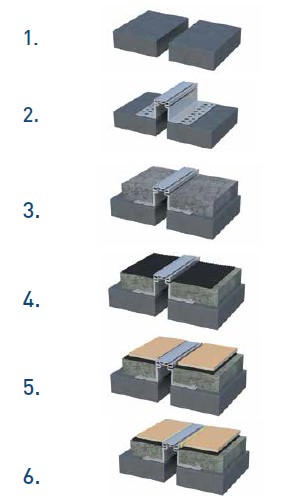

3. Инструкция по сборке деформационного шва типа ДШ-М

1) Подготовить поверхность для механического крепления ножек – обеспылить, обезжирить. Подготовить инструмент и крепеж – дюбель-гвоздь.

2) Устанавливаем собранный шов (компенсатор вставляется с торца, правильное положение компенсатора 50/50, то есть он входит в лапки на 50%, чтобы он мог работать на растяжение-сжатие, иначе шов работать не будет). Крепим лапки шва с помощью дюбель-гвоздей с шагом 20-30см.

3) Заливаем слой бетона,оставляя высоту финишного покрытия пола так, чтобы верхний край ножек шва встал в итоге в одну плоскость с финишным покрытием пола.

4) Если финишным покрытием пола будет плитка или керамогранит, наносим плиточный клей 3-4 мм.

5) Устанавливаем плитку/керамогранит, оставляя 3-4мм от края ножки шва для заливки герметика

6) Заливаем герметик между ножкой шва и плиткой для защиты плитки от сколов в процессе эксплуатации.
