1. Область применения
Устройство деформационных швов при строительстве складов, парковок, подземных гаражей, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 600 кН.
2. Описание
Конструктивно деформационный шов ДШ-НС состоит из 3-метровых анодированных алюминиевых (стальных) защитных накладок и компенсационного профиля из резины ЭПДМ. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает высокую устойчивость к износу. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Не пропускает воду и жидкости.

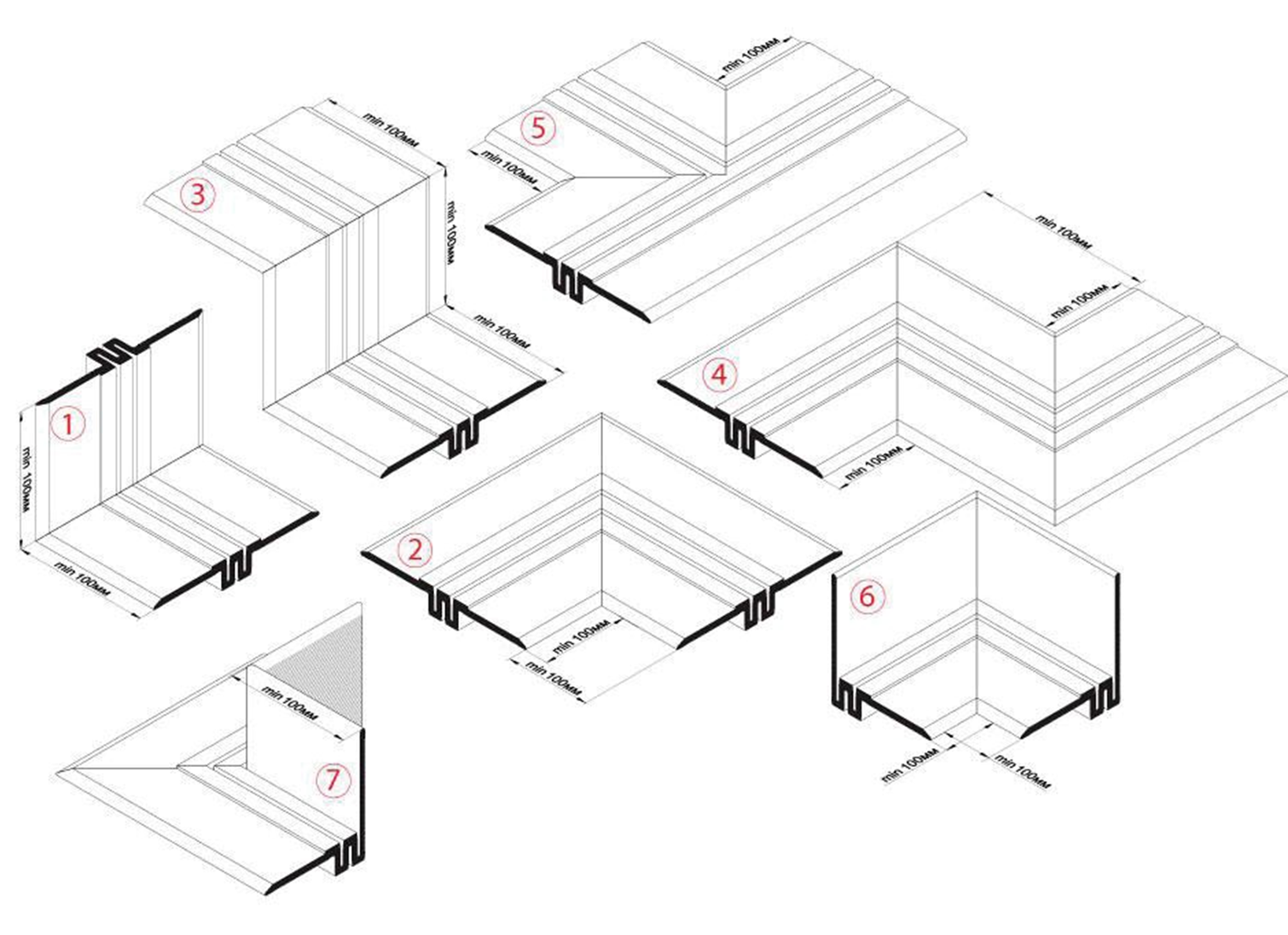

Накладные конструкции деформационных швов ДШ-НС, прямые и угловые. Монтажные схемы

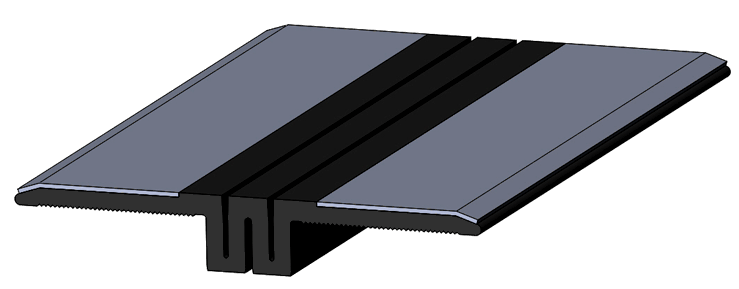

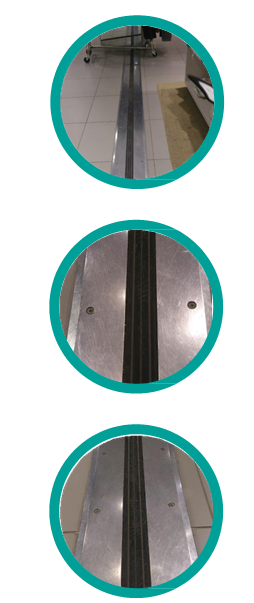

Общий вид шва ДШ-НС

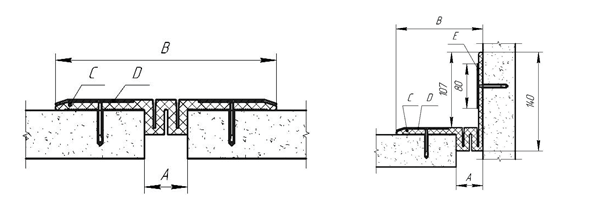

Размеры и допустимые перемещения накладных деформационных швов ДШ-НС-210/50
| Тип шва | Размеры, мм | Перемещения, мм | |||
| В | A | Сжатие | Растяжение | Сдвиг вертикально | |
| ДШ-НС-210/50 С | 210 | 35-60 | 25 | 70 | 50 |

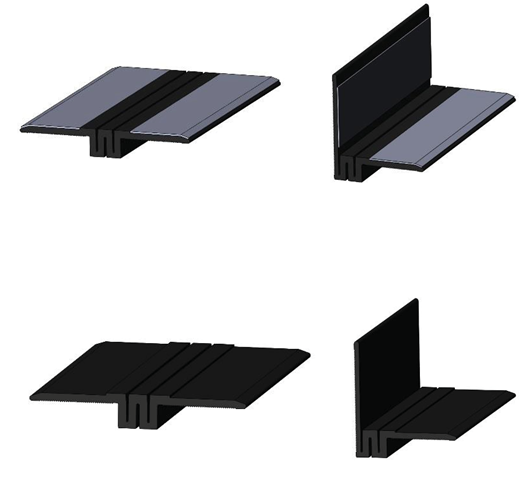

| ДШ-НС ( для сооружений с нагрузкой до 600 кН) | Схема шва |

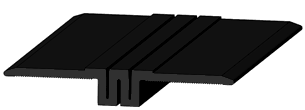

| ДШ-НС − 210 / 50 Без накладных планок, внутри бетона |
 |
| ДШ-НС − 210 / 50 С Накладные планки из алюминия |
 |
| ДШ-НС − 210 / 50 СН Накладные планки из нержавеющей стали |
 |

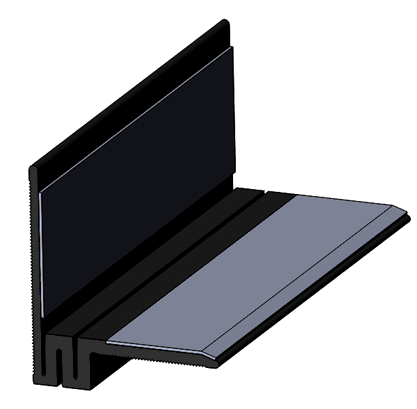

| ДШ-НС − 210 / 50 Угловой,Без накладных планок, внутри бетона |
 |
| ДШ-НС − 210 / 50 С Угловой, Накладные планки из алюминия |
 |
| ДШ-НС − 210 / 50 СН Угловой, Накладные планки из нержавеющей стали |
 |

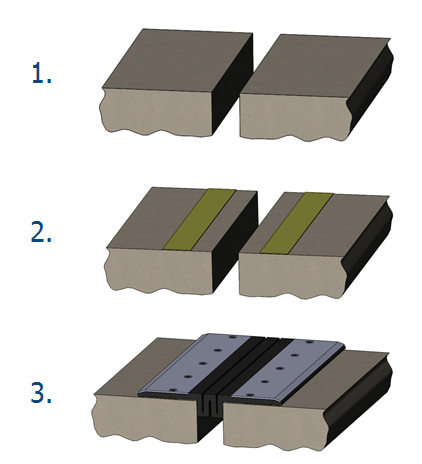

Инструкция по сборке накладной конструкции компенсационного шва ДШ-НС
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).
1) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под крылышками компенсатора и на них (под защитную планку) шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм.
3) Компенсатор укладывается вдоль шва кулачком посредине (ленточный герметик под и на крылышках). Далее через защитные планки крепится механически к финишному покрытию пола.
Накладной деформационный шов для пола ДШ-НС с нагрузкой до 600 кН, ТМ ГидроКонтур®
- Предназначен для оформления швов как снаружи, так и внутри помещений
- Рекомендован для паркингов, подземных гаражей, пешеходных мостов, пандусов
- Не требователен к точным размерам шва, ширине, сколам краев, перепадам высот
| ДШ-НС ( для сооружений с нагрузкой до 600 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-НС - 210/50 Без накладных планок, внутри бетона |
 |
по запросу |
| ДШ-НС - 210/50 С Накладные планки из алюминия,4мм |
 |
по запросу |
| ДШ-НС - 210/50 СН Накладные планки из нержавеющей стали, 2мм, длина 1,25м |
 |
по запросу |
| ДШ-НС - 210/50 СЧ Накладные планки из черной стали, 3мм, длина 1,25м |
 |
по запросу |
| ДШ-НС ( для сооружений с нагрузкой до 600 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-НС - 210/50 угловой Без накладных планок, внутри бетона |
 |
по запросу |
| ДШ-НС - 210/50 С угловой Накладные планки из алюминия,4мм |
 |
по запросу |
| ДШ-НС - 210/50 СН угловой Накладные планки из нержавеющей стали, 2мм, длина 1,25м |
 |
по запросу |
| ДШ-НС - 210/50 СЧ угловой Накладные планки из черной стали, 3мм, длина 1,25м |
 |
по запросу |
