ДЕФОРМАЦИОННЫЙ ШОВ ТЗ «ГИДРОКОНТУР» ТИПА ДШ-СТ (нержавеющая сталь)

1. Область применения

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 50 кН. Данная конструкция шва идеальна для помещений, где предполагаются высокие требования к качеству и долговечности профиля, а также требования по пожарной безопасности к использованию негорючих строительных материалов. Ведь данный профиль полностью изготовлен из высококачественной нержавеющей стали.

2. Описание

Конструктивно деформационный шов состоит из стальных направляющих. В качестве компенсатора также служат направляющие из нержавеющей стали. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из нержавеющей стали, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

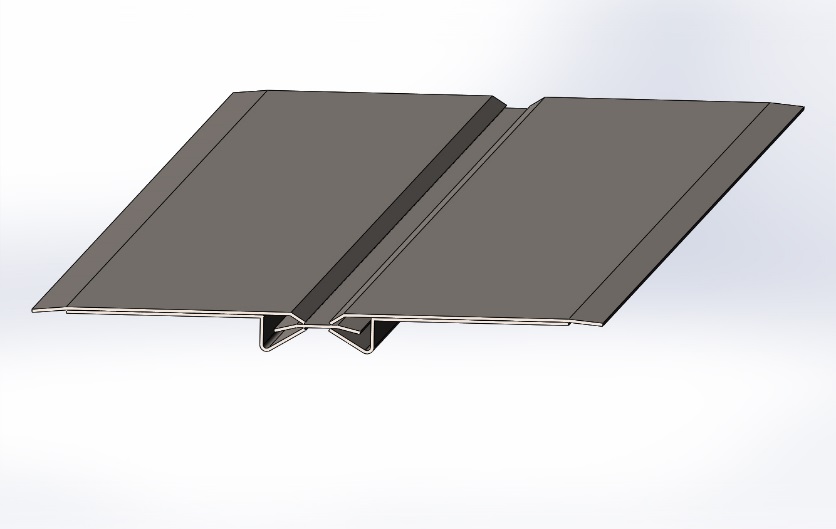

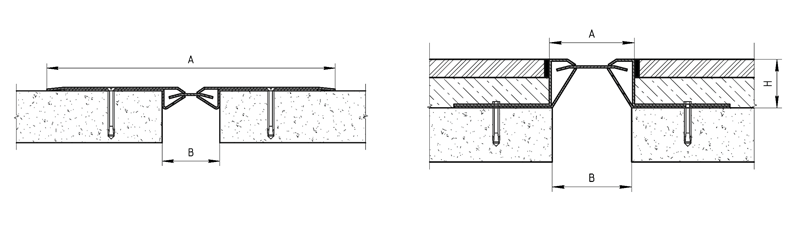

Конструкция накладного деформационного шва из нержавеющей стали ДШ-СТ

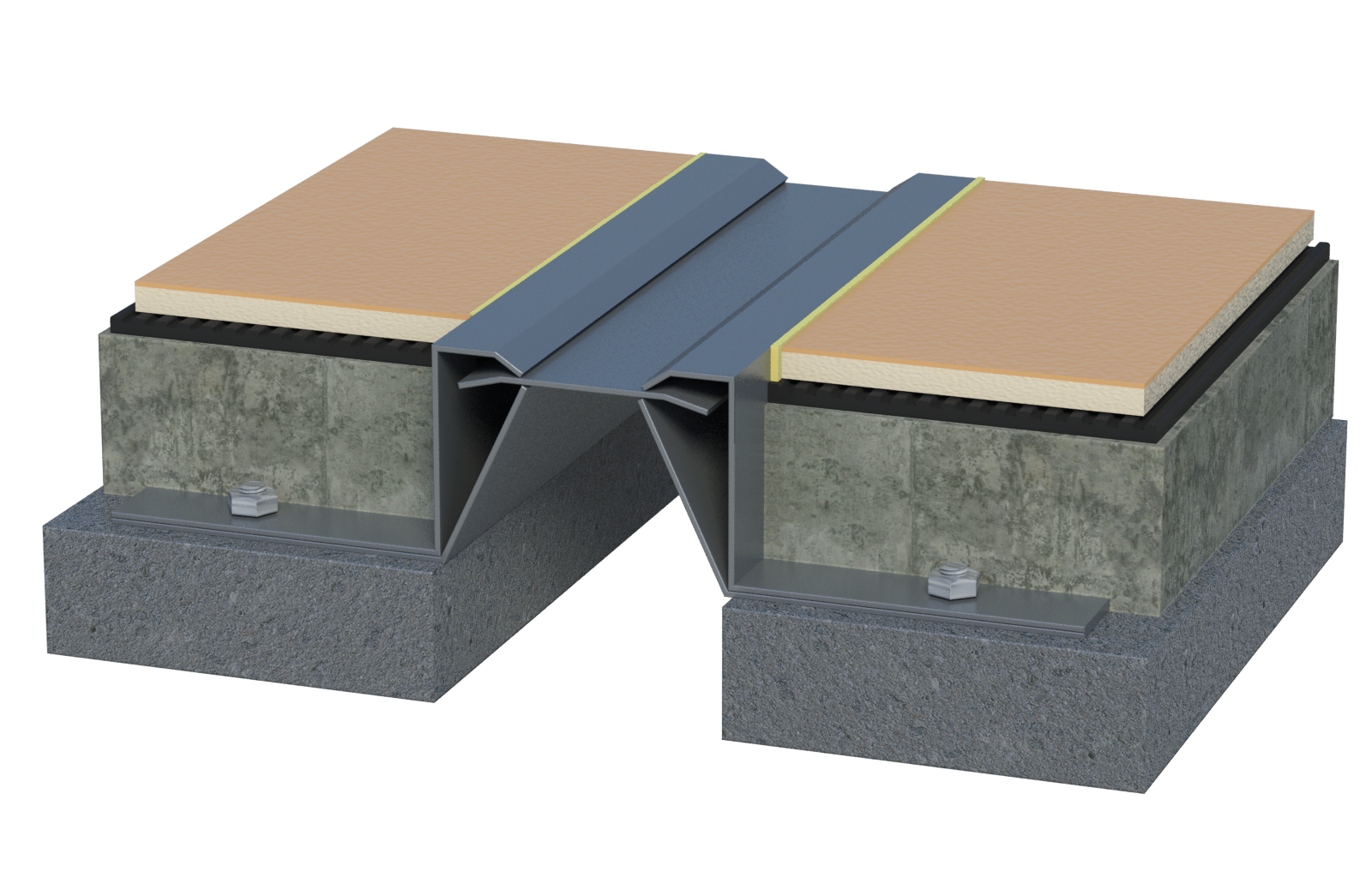

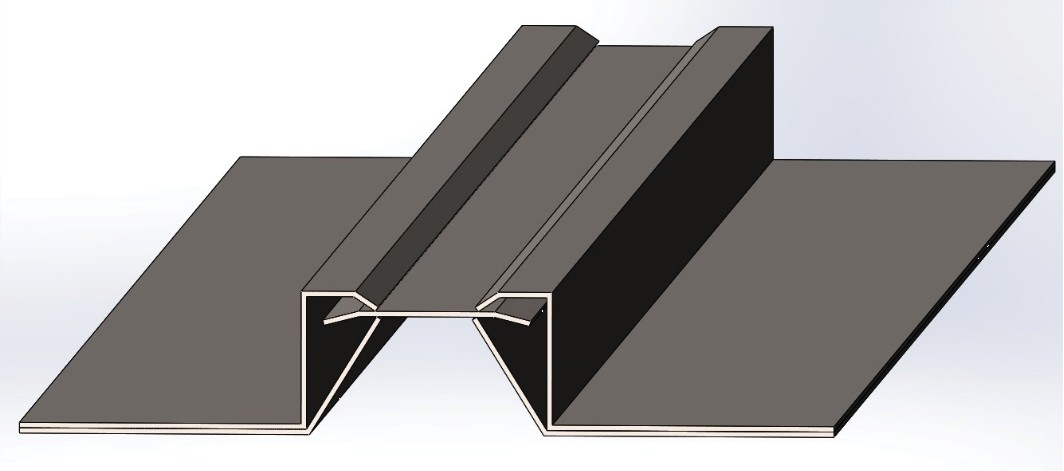

Конструкция закладного деформационного шва из нержавеющей стали ДШ-СТ

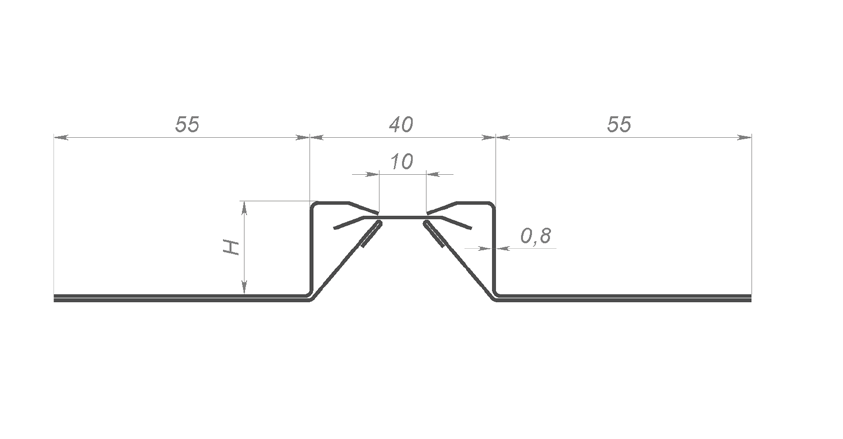

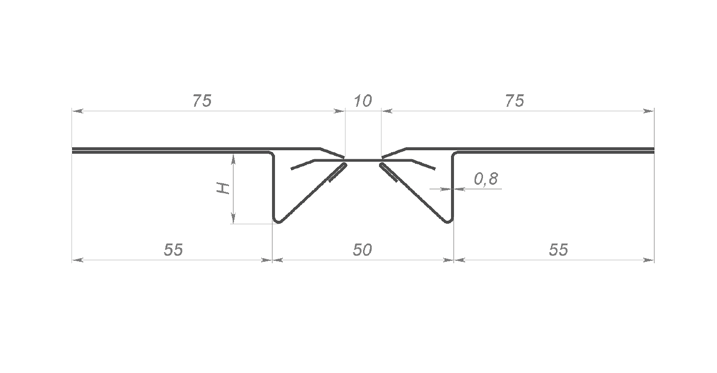

Размеры и технические характеристики шва ДШ-СТ

Тип шва	Размеры, мм	Перемещения, мм			Нагрузка
		Cжатие	Растяжение	Сдвиг вертикально
ДШ-СТ − 50/0 Шов –30-50 мм		15	15	5-7	До 50 кН
ДШ-СТ − 50/50 Шов –30-50мм		13	13		До 50 кН

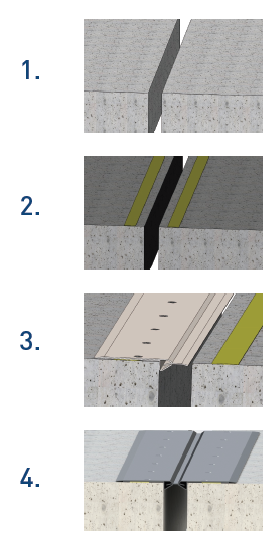

Инструкция по сборке накладного деформационного шва ДШ-СТ из нержавеющей стали

Для сборки конструкции необходимо:

1) Обеспылить и обезжирить поверхность бетона вокруг шва.

2) С двух сторон от шва, на финишное покрытие пола (плитка/керамогранит/мрамор/топинг) приклеиваем двухсторонний ленточный герметик типа Герлен, под планки-держатели, для защиты от протекания воды под конструкцией шва.

3) В планку-ножку вставляем компенсатор, состоящий из стальной направляющей согласно рисунку и крепим планку-ножку механически к поверхности пола.

4) С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.

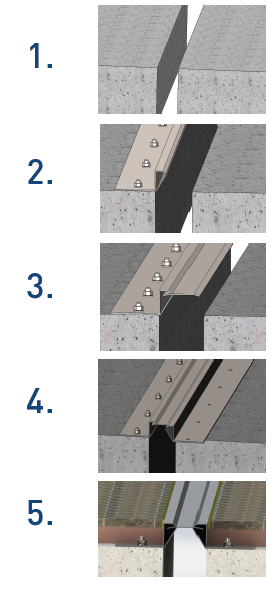

Инструкция по сборке закладного деформационного шва ДШ-СТ

Для сборки конструкции необходимо:

1) Обеспылить и обезжирить поверхность бетона вокруг шва.

2) Механически крепим дюбелями по бетону планку-ножку выбранной высоты к бетонной поверхности.

3) В планку-ножку вставляем стальной компенсатор.

4) С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.

5) Далее заливаем бетонное основание, учитывая высоту финишного покрытия пола, чтобы в итоге поверхность профиля вышла в одну плоскость с поверхностью пола. Обустраиваем финишное покрытие пола, оставив зазор между стальным профилем и финишным покрытием пола для герметика. В самом конце заливаем герметик в зазор 2-3мм и даем ему высохнуть перед эксплуатацией профиля. Герметик нужен для защиты краев покрытия пола от сколов при сопряжении со стальным деформационным профилем.
