ДЕФОРМАЦИОННЫЙ ШОВ ТЗ «ГИДРОКОНТУР» ТИПА ДШ-У

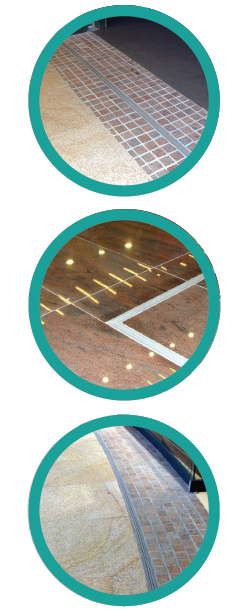

1. Область применения

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 80 кН.

2. Описание

Деформационный шов ДШ-У состоит из алюминиевых направляющих и компенсатора из ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Цвет компенсатора может быть изготовлен любой по каталогу RAL.

Монтажные схемы

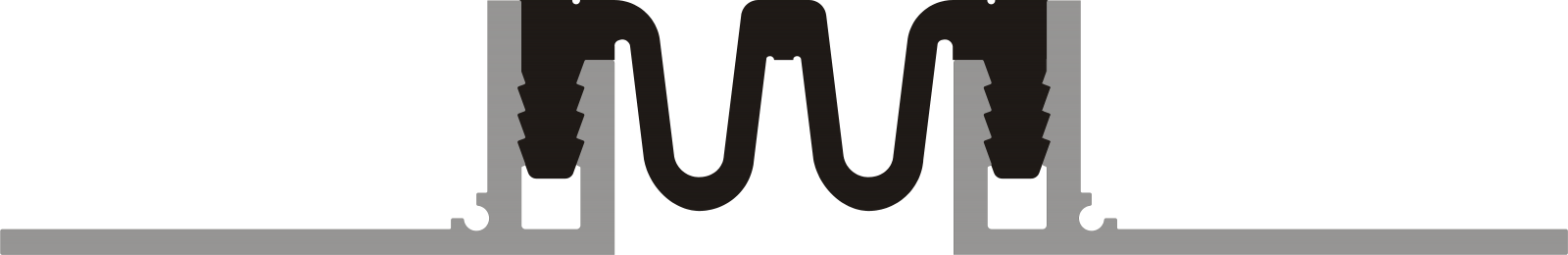

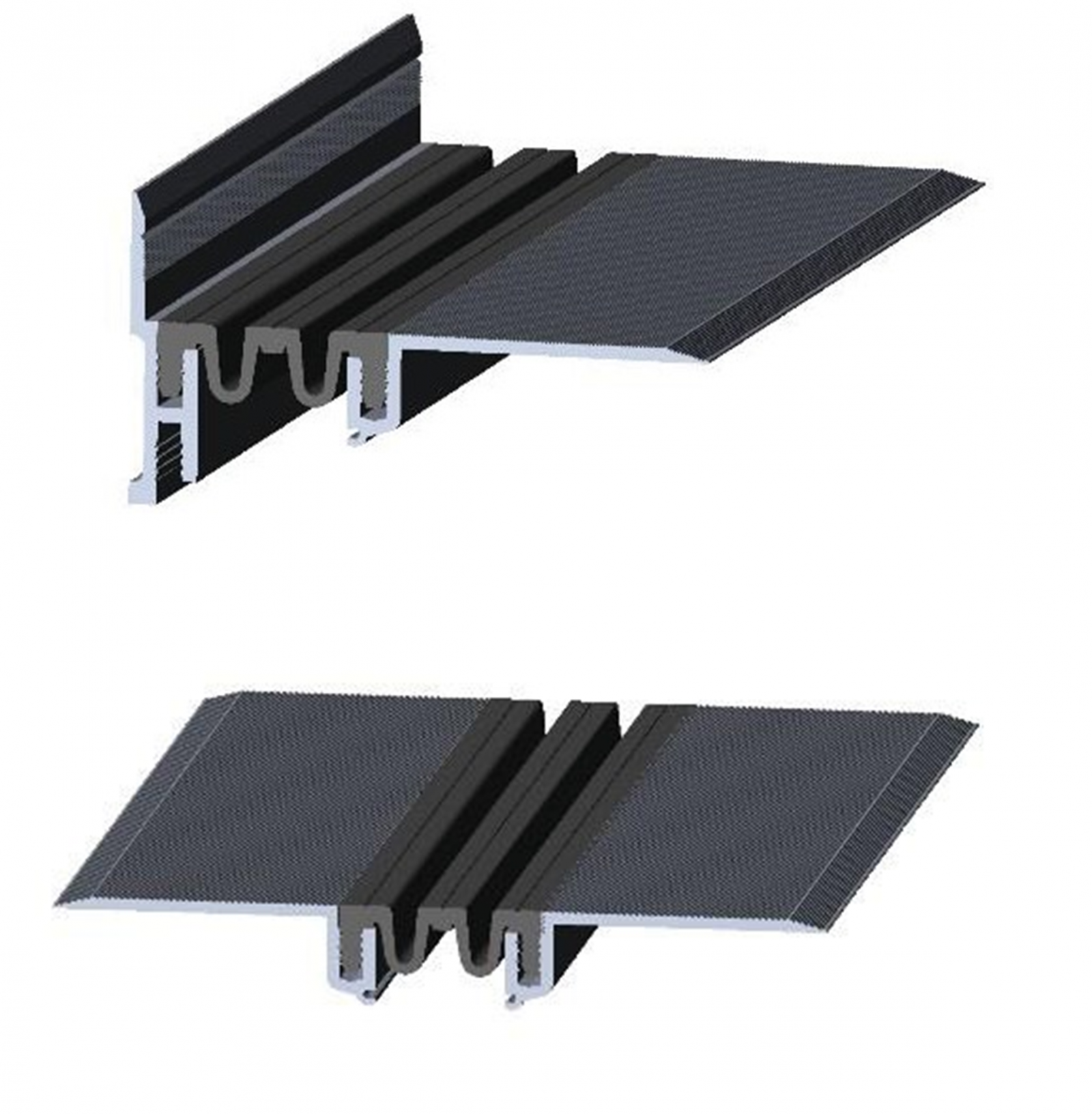

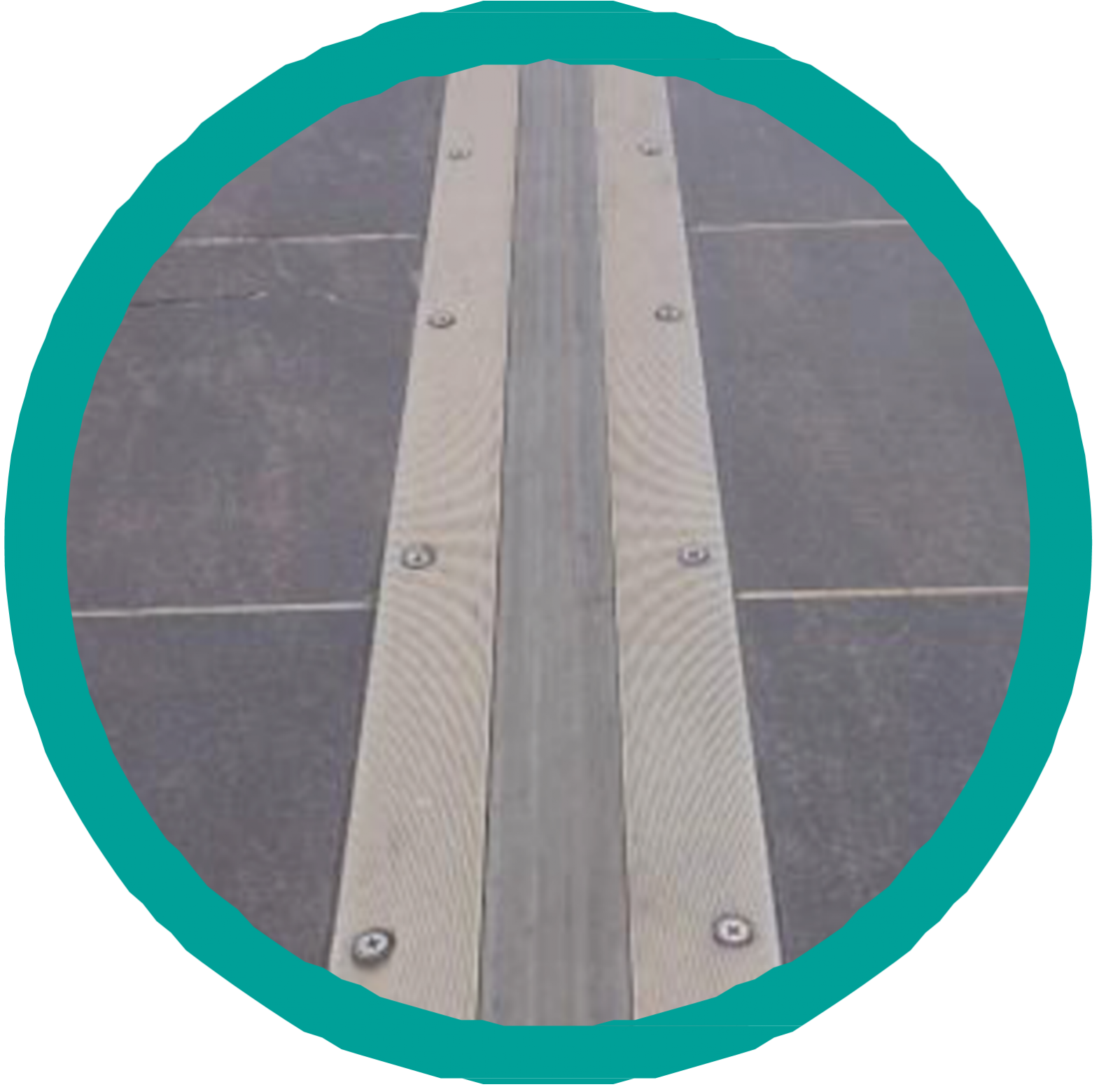

Общий вид шва ДШ-У

Накладные конструкции деформационных швов ДШ-У, прямые и угловые

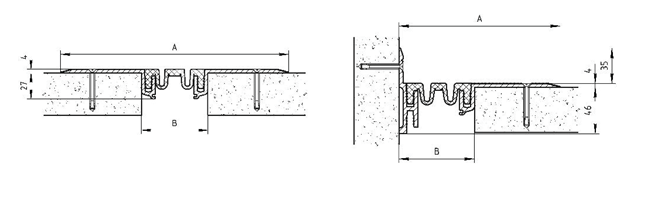

Размеры и допустимые перемещения накладных деформационных швов ДШ-У

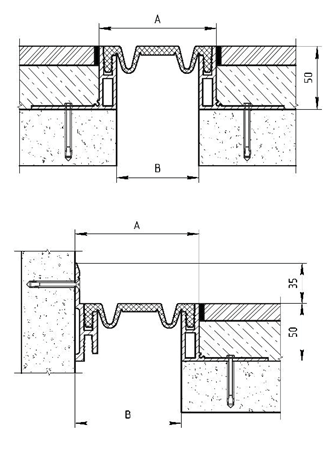

Общий вид закладных конструкций на высоту 16 и 50 мм и монтажные схемы для них

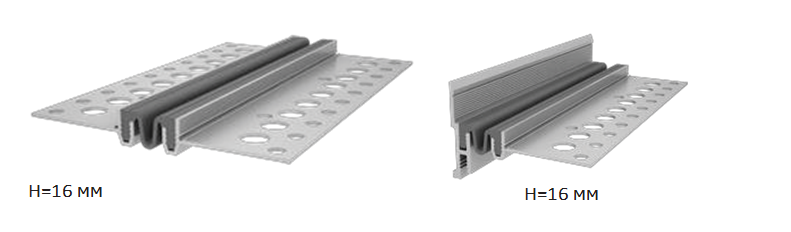

Закладные конструкции деформационных швов ДШ-У на высоту 16 мм, прямые и угловые.

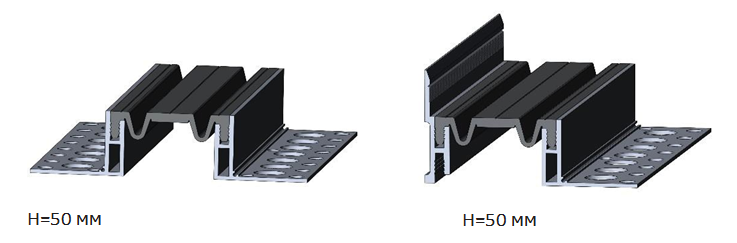

Закладные конструкции деформационных швов ДШ-У на высоту 50 мм, прямые и угловые.

Закладные конструкции деформационных швов ДШ-У на высоту 16 и 50 мм, прямые и угловые. Монтажные схемы

Размеры и допустимые перемещения закладных деформационных швов ДШ-У, высота 16 и 50 мм

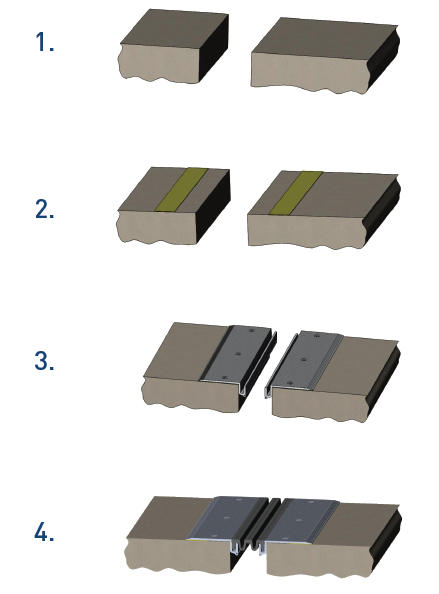

3. Инструкция по сборке накладной конструкции компенсационного шва ДШ-У

Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).

1) Поверхность пола вокруг шва обеспылить и обезжирить.

2) Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм

3) Далее механически монтируются боковые планки компенсационного шва ДШ-У.

4) В специальные пазы боковых планок деформационного шва вставляется компенсатор из ТЭПа, который отпускается в бухтах метражом. Если приходится совмещать 2 бухты компенсатора, то советуем это делать в стык при помощи цианакрилатного клея Космофен либо Космопласт.

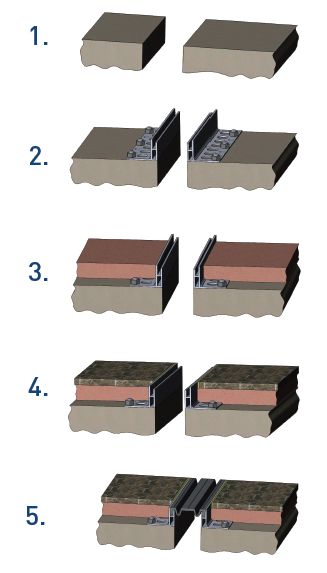

Инструкция по сборке закладной конструкции компенсационного профиля ДШ-У

1) Шов крепится на такой высоте, чтобы поверхность профиля (компенсатор) вышел в уровень с поверхностью пола (плиткой, топингом и т.п.). Поверхность пола вокруг шва обеспылить и обезжирить.

2) Механически с помощью дюбелей крепятся боковые ножки с шагом 20-30 см.

3) Далее производится заливка бетона до определенного уровня, учитывая высоту финишного покрытия пола (керамогранит, мрамор, плитка, наливной пол и т.д.) так, чтобы деформационный шов ДШ-У вышел в один уровень с финишным покрытием пола.

4) При устройстве финишного покрытия пола необходимо оставить зазор 2-3 мм между планками профиля и покрытием, для заливки герметика. Герметик будет препятствовать столкновению планки компенсационного шва и плитки, что позволит избежать сколов.

5) После того, как конструкция деформационного профиля ДШ-У будет полностью смонтирована, производится вставка компенсационного профиля из ТЭПа в специальные пазы на планках.
