1. Область применения
Устройство деформационных швов в районах с повышенной сейсмической активностью для промышленных зданий, торговых центров. Для швов от 100 мм до 150 мм.
2. Описание
Деформационный шов ДШ-П-Сейсмо состоит из алюминиевых направляющих и компенсаторов из ПВХ или ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При повреждении компенсаторы могут быть легко заменены.

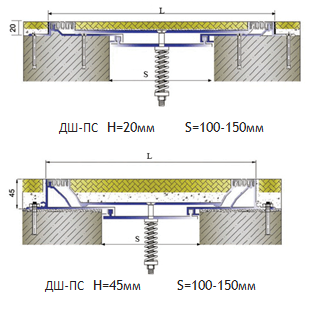

Монтажная схема ДШ-П-Сейсмо

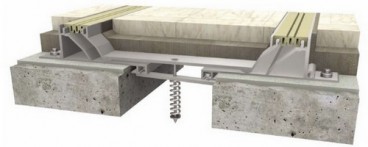

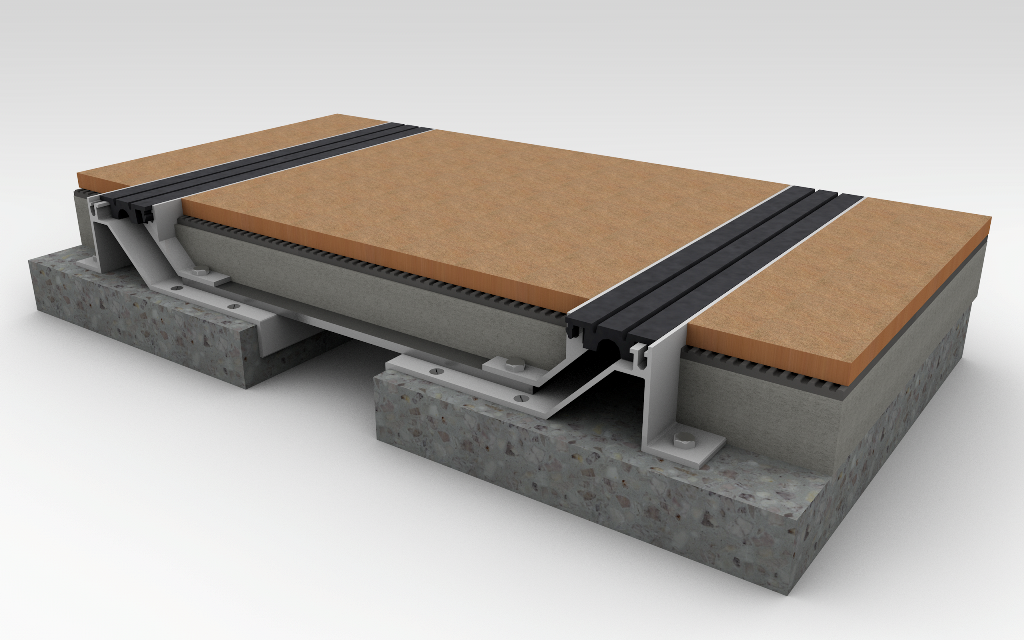

Конструкция деформационного шва ДШ-П-Сейсмо (Для пола - сейсмический)
Монтируется механически при помощи дюбелей по бетону. Алюминиевые планки крепятся механически. Данный шов производится на ширину шва от 100 мм до150 мм. Применяется для обустройства деформационных швов в полах, в зонах с повышенной сейсмической активностью. Нагрузка – пешеходы.
Возможные перемещения ДШ-П-Сейсмо
| Тип шва | Размеры, мм | Перемещения, мм | ||||
| S | L | Сжатие | Растяжение | Сдвиг вертикально | Нагрузка | |
| ДШ-П-Сейсмо- 100/20 | 100 | 272 | 50 | 50 | 10 | Пешеход |
| ДШ-П-Сейсмо- 100/45 | 100 | 272 | 50 | 50 | 10 | Пешеход |
| ДШ-П-Сейсмо-150/20 | 150 | 322 | 70 | 70 | 15 | Пешеход |
| ДШ-П-Сейсмо-150/45 | 150 | 322 | 70 | 70 | 15 | Пешеход |
Документация
- ТУ 5775-001-18023964-2013 «Изделия из эластомерных материалов ГидроКонтур»
- Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
- Экспертное заключение о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
- Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 Пожарной безопасности
- Сертификат соответствия системе менеджмента качества ГОСТ ISO 9001-2011, разрешение на применение знака соответствия системы сертификации «СДС-СМ»
Хранение
Изделия следует хранить в закрытых помещениях при температуре до 30 °С, без воздействия деформирующих нагрузок, прямых солнечных лучей, защищенными от попадания на них нефтепродуктов и органических растворителей. Алюминиевый профиль – 3 пог.м
Специальные профили для обустройства деформационных швов в сейсмоактивных зонах, ТМ ГидроКонтур®
| ДШ-ПС (ДШ-П-Сейсмо) Нагрузка до 20кН |
Вид профиля | Цена за пог.м, руб. |
| Шов 50-110мм | ||
| 1) Компенсаторы 13мм Н (высота ноги) – 30мм ДШ-П-Сейсмо-13/30 |
 |
по запросу |
| 2) Компенсаторы 33мм Н (высота ноги) – 45мм ДШ-П-Сейсмо-33/45 |
по запросу | |
| ДШ-ПУ-Сейсмо (усиленный) Нагрузка до 20кН |
Вид профиля | Цена за пог.м, руб. |
| Шов 100-300мм | ||
| 3) Компенсаторы 13мм Н (высота ноги) – 30мм ДШ-ПУ-Сейсмо-13/30 |
 |
по запросу |
| 4) Компенсаторы 33мм Н (высота ноги) – 45мм ДШ-ПУ-Сейсмо-33/45 |
по запросу | |
