ДЕФОРМАЦИОННЫЙ ШОВ ТЗ «ГИДРОКОНТУР» ТИПА ДШ-СШ

1. Область применения

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений на потолках, стенах и фасадах под штукатурку.

2. Описание

Деформационный шов ДШ-СШ состоит из алюминиевых направляющих и компенсатора из ПВХ или ТЭПа. Высота заглубляемой конструкции – 2мм, под сетку и штукатурку. Конструкция шва препятствует попаданию внутрь шва грязи и воды, обеспечивая водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Цвет компенсатора может быть изготовлен любой по каталогу RAL.

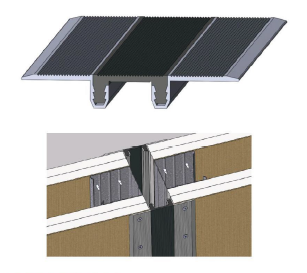

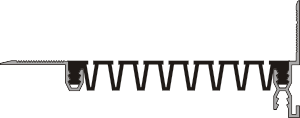

Общий вид шва ДШ-СШ: закладные конструкции деформационных швов ДШ-СШ, прямые и угловые.

Закладные конструкции деформационных швов ДШ-СШ, прямые и угловые. Монтажные схемы.

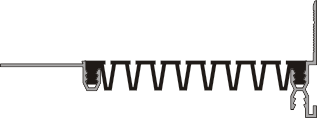

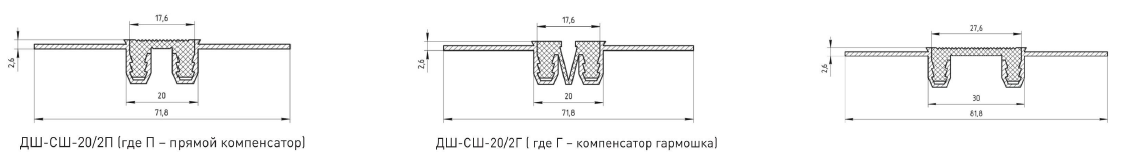

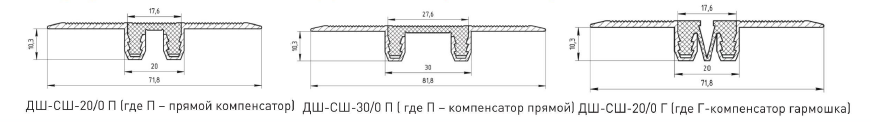

Размеры и допустимые перемещения закладных деформационных швов ДШ-СШ

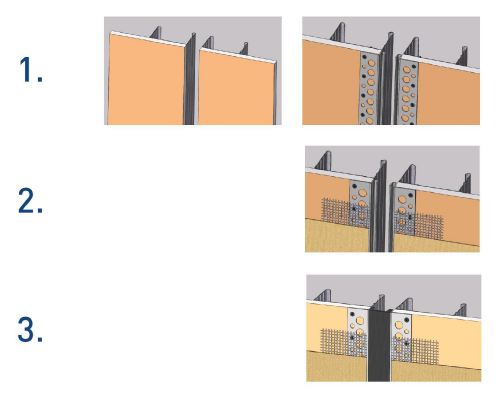

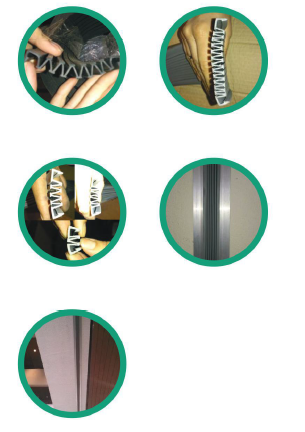

Инструкция по сборке закладной конструкции компенсационного шва ДШ-СШ (2 мм под штукатурку)

Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа дюбель-гвоздь.

1) Планки крепятся механически.

2) Сверху, через сетку, штукатурится поверхность стены.

3) Компенсатор легко вставляется в пазы направляющих планок.

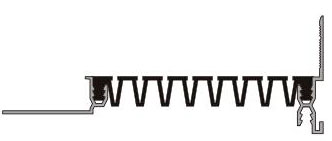

Размеры и допустимые перемещения накладных деформационных швов ДШ-СШ

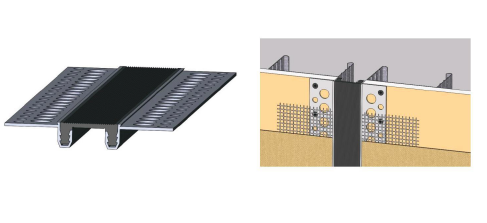

Общий вид шва ДШ-СШ: накладные конструкции деформационных швов ДШ-СШ, прямые и угловые.

Накладные конструкции деформационных швов ДШ-СШ, прямые и угловые. Монтажные схемы.

Инструкция по сборке накладной конструкции компенсационного шва ДШ-СШ

Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа дюбель-гвоздь.

Планки крепятся механически, можно под планки проложить ленточный герметик типа Герлен шириной 20мм и толщиной 1-2мм (для фасадов как защита от протекания воды)

В планки деформационного шва ГидроКонтур ДШ-СШ вставляем выбранный компенсатор.

Требования безопасности:

Материалы, из которых изготавливают изделие, при температуре эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с изделием не требует особых мер предосторожности.

Требования к охране окружающей среды:

Изделия, изготовленные в соответствии с требованиями настоящих технических условий, не оказывают вредного воздействия на организм человека и окружающую среду, в процессе эксплуатации не выделяют токсичных веществ в окружающую среду, не стимулируют развитие микрофлоры.

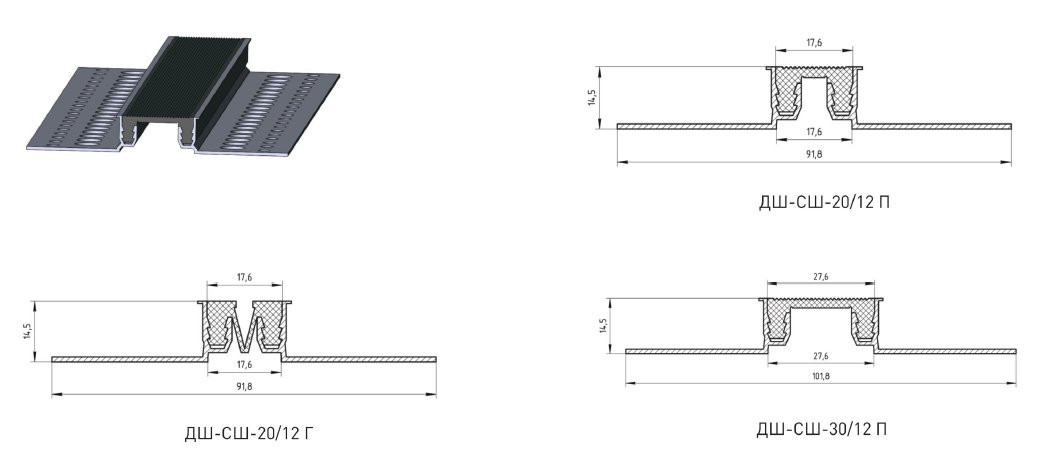

Общий вид закладного шва ДШ-СШ на высоту 12 мм (под гипсокартон)

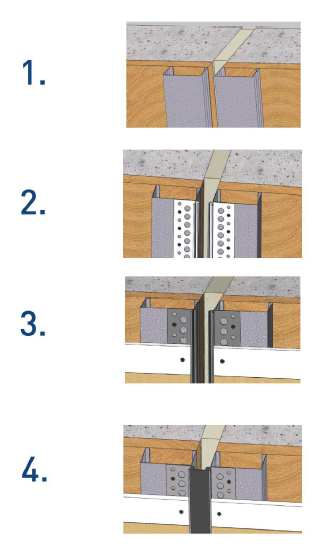

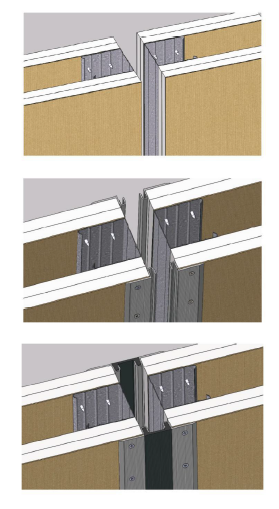

Инструкция по сборке закладного шва ДШ-СШ на высоту 12 мм (под гипсокартон)

Для сборки конструкции необходимо:

1) Закрепить подконструкцию под гипсокартон к стене.

2) На подконструкцию саморезом по металлу крепим механически направляющие деформационного шва.

3) Зашиваем гипсокартон с двух сторон встык к направляющим деформационного шва

4) Вставляем компенсатор в посадочные места на планках.
