1. Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 20 кН. Данный профиль производится с высотой ножки 10,15 и 20мм, специально под плитку и керамогранит.
2. Описание
Конструктивно деформационный шов ДШ-ДСМ состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Устойчив к старению. Группа горючести – НГ и подходит для использования в учреждениях с высокими требованиями к пожарной безопасности (торговые центры, государственные учреждения, школы, детские сады, места массового скопления людей).

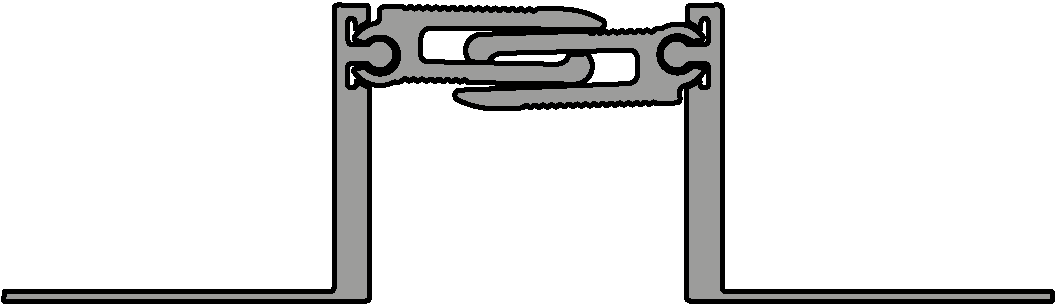

Общий вид шва ДШ-ДСМ

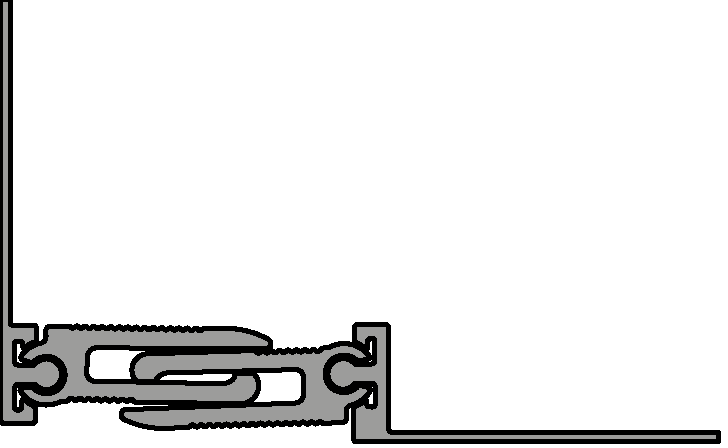

Варианты швов ДШ-ДСМ
ДШ-ДСМ (для полов внутри помещений) | ДШ-ДСМ (угловой для полов) | ||

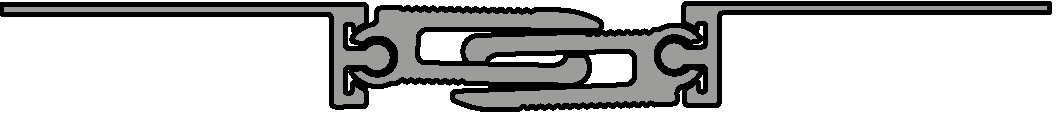

ДШ-ДСМ - 35/0 | ![]() |

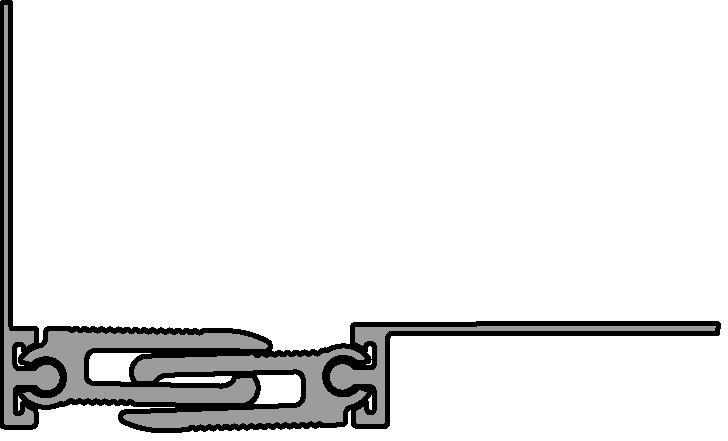

ДШ-ДСМ - 35/0 угл | ![]() |

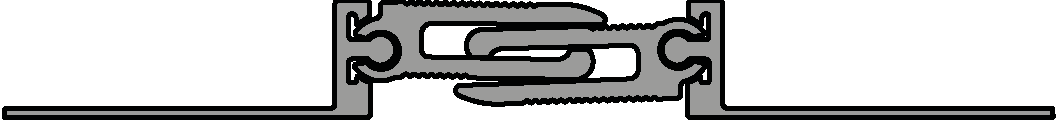

ДШ-ДСМ - 35/10 | ![]() |

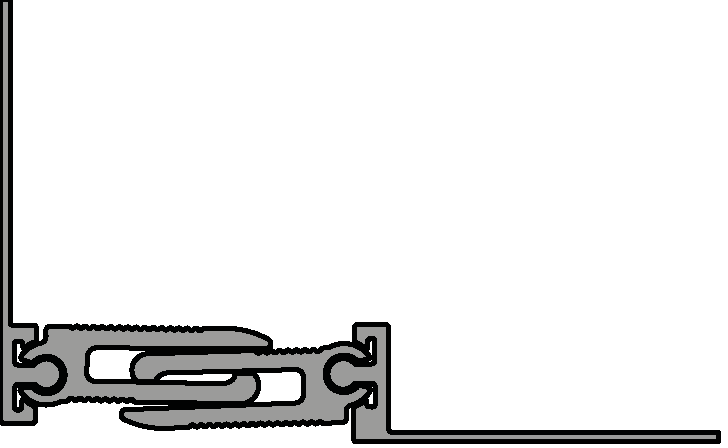

ДШ-ДСМ - 35/10 угл | ![]() |

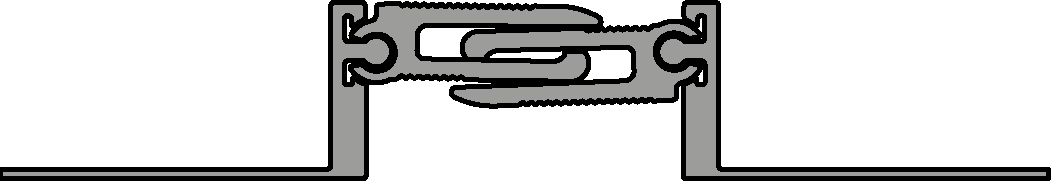

ДШ-ДСМ - 35/15 | ![]() |

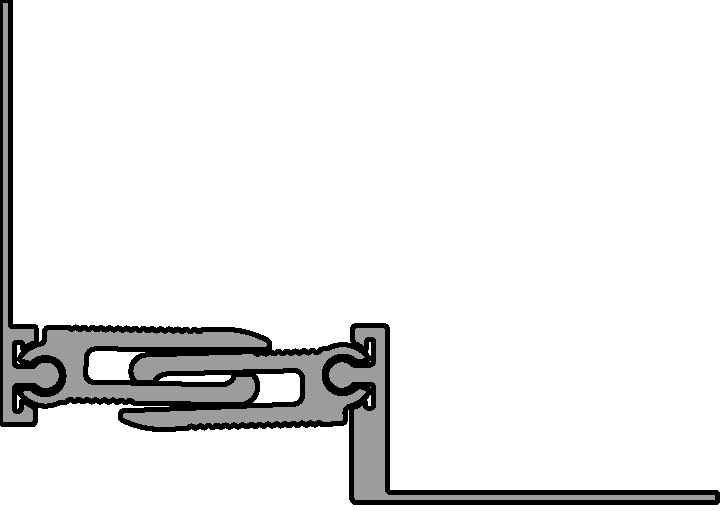

ДШ-ДСМ - 35/15 угл | ![]() |
ДШ-ДСМ - 35/20 | ![]() |

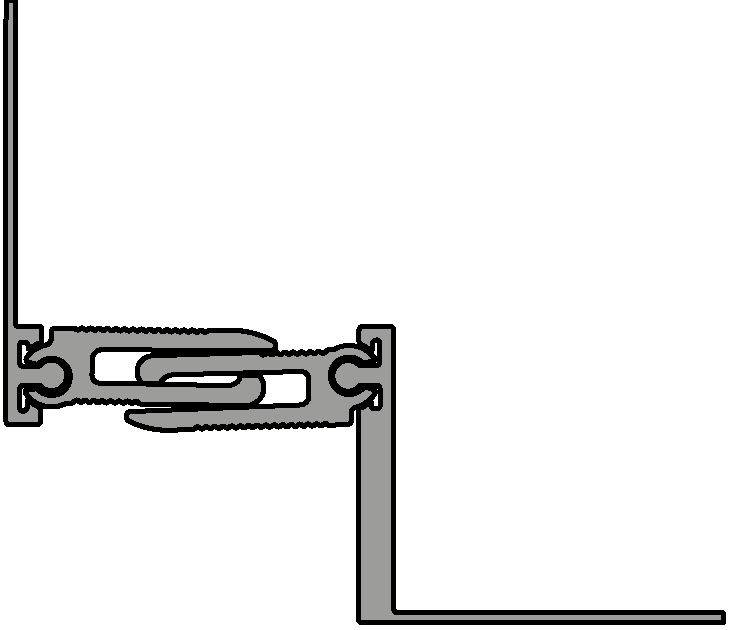

ДШ-ДСМ - 35/20 угл | ![]() |

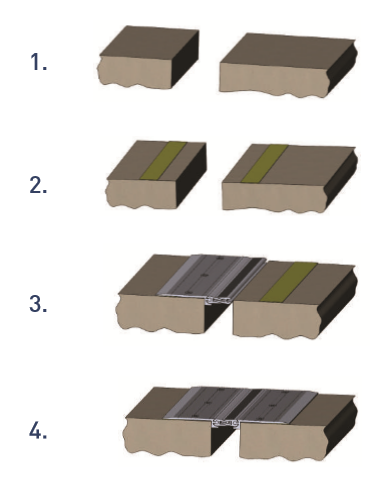

3. Инструкция по сборке накладной конструкции компенсационного шва ДШ-ДСМ:
1) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм
3) Первой устанавливается боковая планка шва ДШ-АЛ и крепится механически к поверхности пола. В нее вставляются планки компенсатора.
4) Вторая боковая планка деформационного шва вставляется в планку компенсатора и механически крепится к поверхности пола.

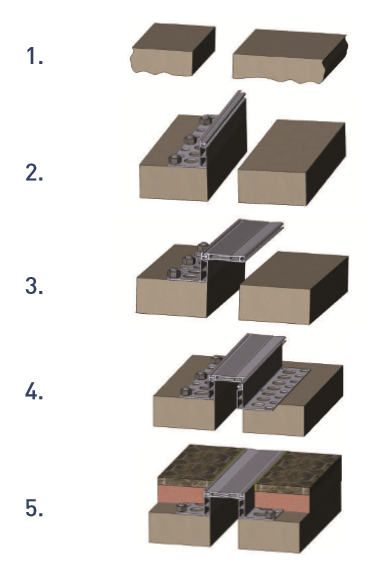

4. Инструкция по сборке закладной конструкции компенсационного профиля ДШ-ДСМ:
1) Шов крепится на такой высоте, чтобы поверхность профиля (компенсатор) вышел в уровень с поверхностью пола (плиткой, топингом и т.п.) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Механически с помощью дюбелей крепится боковая планка-ножка с шагом 20-30 см.
3) В боковую планку-ножку компенсационного профиля вставляются планки компенсатора.
4) Вторая ножка конструкции вставляется в планки компенсатора, выравнивается и механически крепится к бетону.
5) После того, как конструкция деформационного профиля ДШ-АЛ будет полностью смонтирована, производится заливка бетона, оставляя выше место для плиточного клея и плитки или топинга. При монтаже верхнего слоя пола нужно учесть место 2-3 мм вокруг профиля для герметика. Герметик необходим для того, чтобы избежать сколов края отделки пола при сопряжении их с металлом.
Деформационные швы ДШ-ДСМ на ширину шва 30-35 мм под плитку и керамогранит, ТМ ГидроКонтур®
- Негорючий, широкая область применения
- Нагрузка до 20 кН
- Привлекательный внешний вид
ДШ-ДСМ (для полов внутри помещений) | Схема шва | Цена за пог.м, руб. |
ДШ-ДСМ - 35/0 | ![]() |
по запросу |
ДШ-ДСМ - 35/10 | ![]() |
по запросу |
ДШ-ДСМ - 35/15 | ![]() |
по запросу |
ДШ-ДСМ - 35/20 | ![]() |
по запросу |
ДШ-ДСМ (угловой для полов) | Схема шва | Цена за пог.м, руб. |
ДШ-ДСМ - 35/0 угловой | ![]() |
по запросу |
ДШ-ДСМ - 35/10 угловой | ![]() |
по запросу |
ДШ-ДСМ - 35/15 угловой | ![]() |
по запросу |
ДШ-ДСМ - 35/20 угловой | ![]() |
по запросу |
