1. Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 20 кН.
2. Описание
Конструктивно деформационный шов состоит из алюминиевых направляющих (анодированных), в которые вклеен компенсатор из резины ЭПДМ. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает компенсацию деформационных напряжений, что защищает от трещин поверхности пола, стен, потолков и т.д.. Швы не требуют проведения профилактических работ и устойчивы к старению. Выпускаются высотой 12.5, 15 и 20мм под самые распространенные высоты плитки и керамогранита. Компенсационный шов Гидро-Контур ДШ-ПЛА надо выбирать следующим образом: высота плитки + 3 мм на плиточный клей. Таким образом деформационный шов будет установлен с минимальным расходом плиточного клея.
| Тип шва | Размеры, мм | Перемещения, мм | ||||||
| A | B | C | H | Cжатие | Растяжение | Сдвиг вертикально | Сдвиг продольно | |
| ДШ-ПЛА 125 | 57 | 10 | 8 | 12,5 | 2 | 2 | 1 | 1 |
| ДШ-ПЛА 150 | 57 | 10 | 8 | 15 | ||||
| ДШ-ПЛА 200 | 57 | 10 | 8 | 20 | ||||

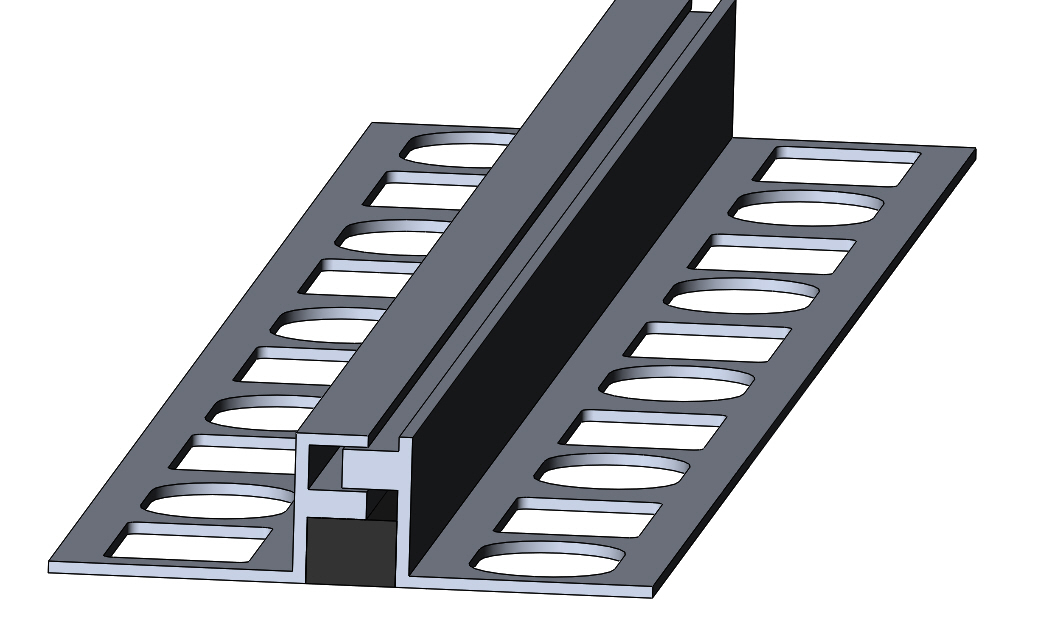

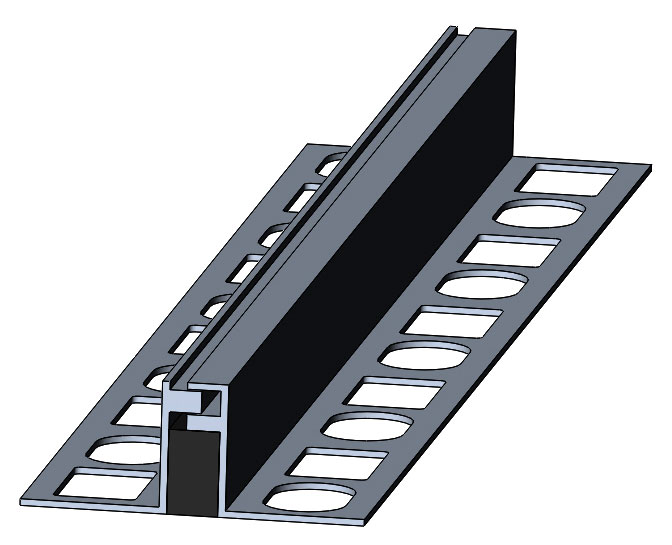

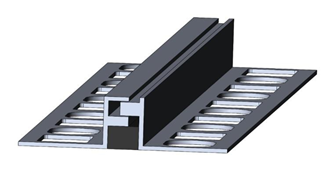

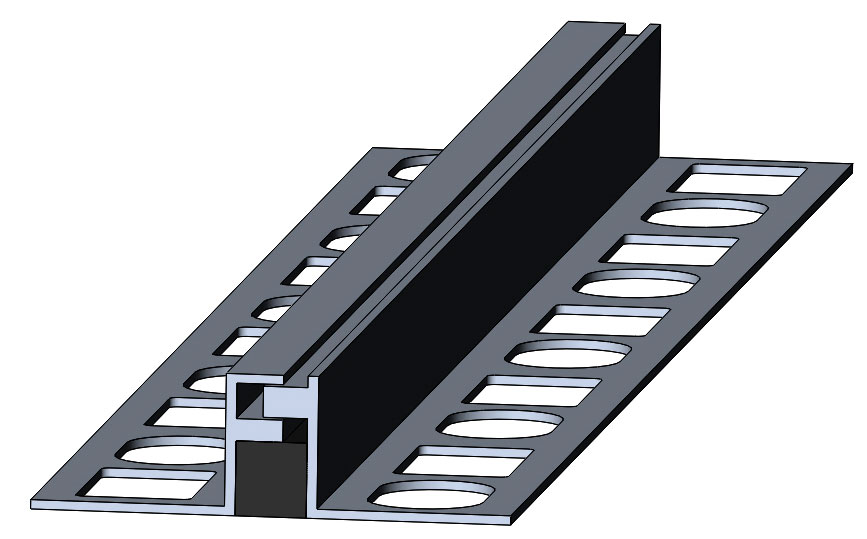

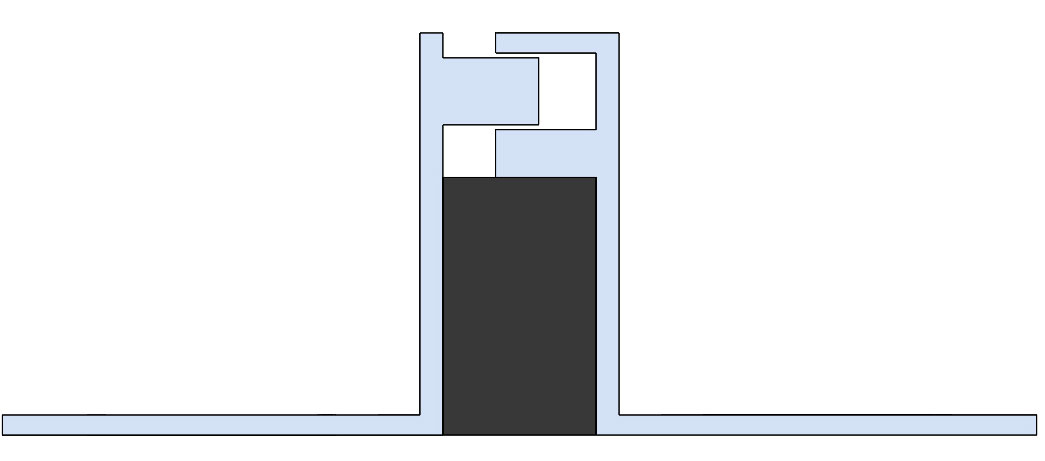

Общий вид профиля «ГидроКонтур» ДШ-ПЛА

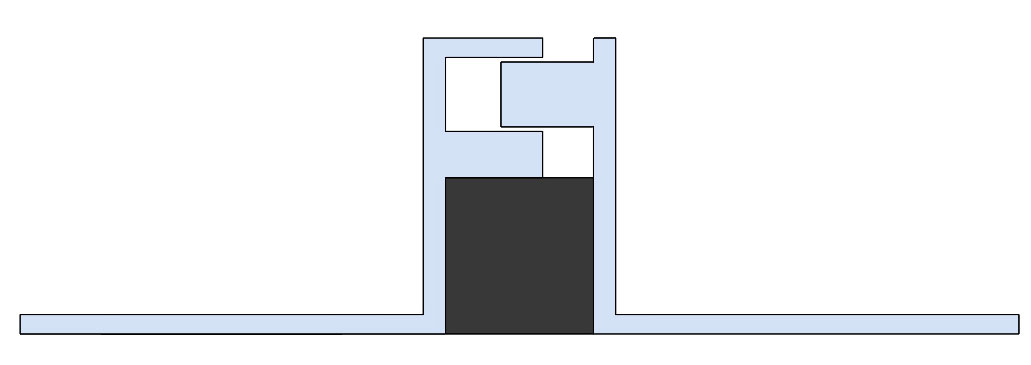

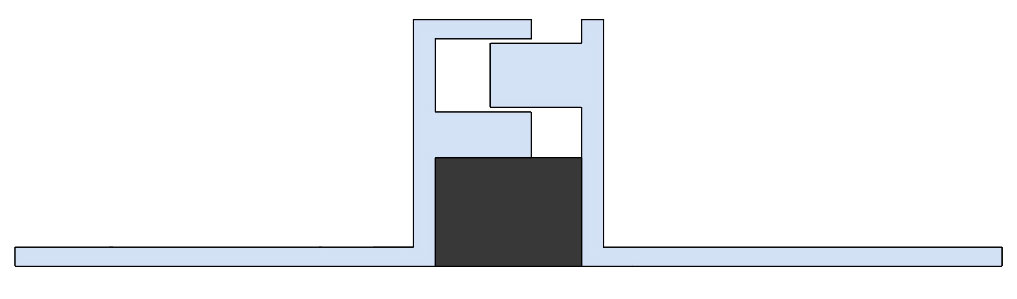

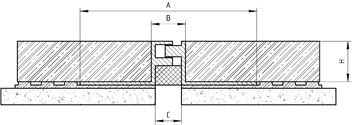

Монтажная схема деформационного профиля ДШ-ПЛА

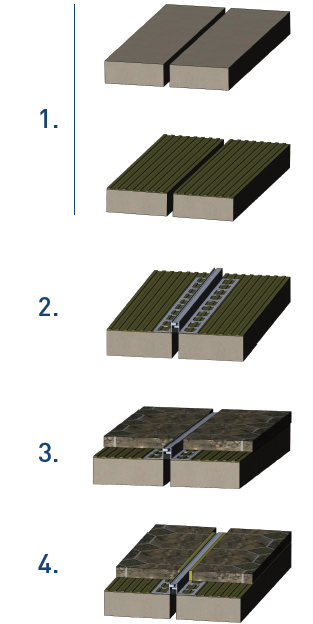

Инструкция по сборке ДШ-ПЛА
1)Для установки конструкции компенсационного шва ДШ-ПЛА необходимо: обеспылить с помощью праймера поверхность бетона и нанести плиточный клей.
2)Компенсационный шов ДШ-ПЛА поставляется в собранном виде. 2. Его нужно просто установить на плиточный клей в деформационный шов.
3)Далее укладывается плитка или керамогранит, оставляя 2-3мм между 3. плиткой и профилем.
4)В оставленный зазор заливается герметик (полиуретановый, эпоксидный, 4. тиоколовый). Герметик защитит края плитки от механических повреждений и сколов в процессе эксплуатации.
Швы алюминиевые под плитку и керамогранит для пола
|
ДШ-ПЛА–деформационный шов под плитку/керамогранит* |
 |
 |
 |
| Название | ДШ-ПЛА 125 | ДШ-ПЛА 150 | ДШ-ПЛА 200 |
| Высота, Н, мм | 12,5 | 15 | 20 |
| Ширина профиля видимая, L, мм |
10 | 10 | 10 |
| Ширина шва, S, мм | 8 | 8 | 8 |
| Ширина профиля общая, В, мм |
57 | 57 | 57 |
| Длина планки, м | 3 | 3 | 3 |
| Материал | Алюминий, ЭПДМ |
Алюминий, ЭПДМ |
Алюминий, ЭПДМ |
*Cостоит из алюминиевых направляющих, входящих друг в друга. Снизу расположена прокладка из негорючего неопрена. Рассчитан на компенсацию сдвигов +/-2мм. Производится под стандартную высоту керамогранита.

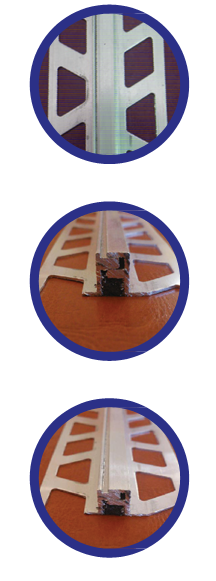

Фото шва компенсационного ДШ-ПЛА
Деформационные швы под плитку/керамогранит, ТМ ГидроКонтур®
Швы алюминиевые под плитку и керамогранит для пола-группа горючести НГ.
|
ДШ-ПЛА – деформационный шов под плитку/ керамогранит, состоящий из алюминиевых направляющих, входящих друг в друга. Снизу расположена прокладка из негорючего неопрена. Рассчитан на компенсацию сдвигов +/-2мм. Производится под стандартную высоту керамогранита. |
 |
 |
 |
 |
 |
 |
|
| Название | ДШ-ПЛА 125 | ДШ-ПЛА 150 | ДШ-ПЛА 200 |
| Высота, Н, мм | 10 | 15 | 20 |
| Ширина профиля видимая, L, мм | 10 | 10 | 10 |
| Ширина шва, S, мм | 8 | 8 | 8 |
| Ширина профиля общая, В, мм | 57 | 57 | 57 |
| Длина планки, м | 3 | 3 | 3 |
| Материал | Алюминий , ЭПДМ | Алюминий , ЭПДМ | Алюминий , ЭПДМ |
| Цена, руб./пог.м с НДС | По запросу | По запросу | По запросу |
- Заменяемые компенсаторы продаются также отдельно в бухтах. Стандартные цвета – серый (светлый и темный), черный. Другие цвета профиля изготавливаются по предварительному заказу.
- Длина алюминиевых направляющих – 3 пог.м. Также по заказу накладные профили могут быть окрашены по каталогу RAL или анодированы. Наряду с алюминием, планки могут быть изготовлены из латуни.
