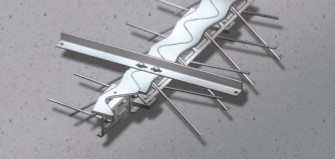

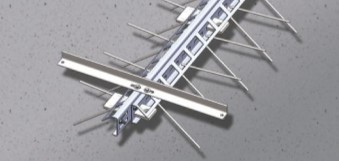

Ремонтные профили бета-профиль ремонтный и синус-профиль ремонтный предназначены для ремонта разрушенных швов в бетонных полах. Бета-профиль рекомендуется для средних нагрузок, синус-бета-профиль ремонтный – для повышенных нагрузок в местах стыковки бетонных плит.
Данные профили используют для: ремонта температурно-компенсационных швов; установки верхнего уровня плоскости пола; защиты кромок пола от скалывания (разрушения).
Область применения
Промышленное и гражданское строительство
Любые объекты, где имеются промышленные полы с разрушающимися швами и кромками: складские помещения, супермаркеты, торговые центры, холодильные камеры и т.п.
Преимущества
- Прочность. Воспринимают высокую нагрузку.
- Бесшумность. Обеспечивают плавность и бесшумность перехода даже при раскрытии шва на 10…20 мм.
- Простота установки и сборки.
Описание

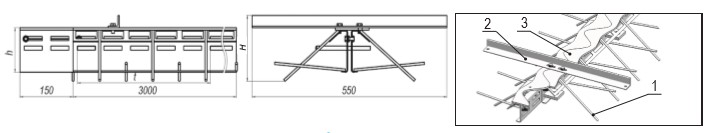

Арматура 1 ремонтного профиля должна быть увязана с армированием бетонного пола. Обеспечивает единство профиля и старого бетонного основания.
Уровневый элемент 2 удерживает профиль на определённом уровне при заливке. Демонтируется после отвердения бетона.
Синусоидальные пластины 3 изготовлены из толстолистовой стали. Защищают кромку шва, обеспечивают плавное безударное преодоление шва транспортным средством даже при раскрытии шва.
Технические характеристики
| Характеристика / Модель | Бета-профиль ремонтный | Синус-профиль ремонтный | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Длина профиля, мм | 3000 | 3000 | ||||||||
| Высота профиля h, мм | 70 | 90 | 110 | 130 | 160 | 75 | 95 | 115 | 135 | 165 |
| Ширина профиля, мм | 500...1000 | |||||||||
| Толщина пластины, мм | 2.5 | 2.5/6.0 | 2.5/6.0 | 2.5/6.0 | 2.5/8.0 | 2.5/8.0 | ||||
| Размеры шпонки, мм | 125x50x10 | |||||||||
| Шаг шпонок (t), мм | 450 | 450 | 375 | 300 | 225 | 450 | 450 | 375 | 300 | 225 |
| Максимальная ширина прорези бетона, мм | 500...900 | |||||||||
| Вес профиля, кг | 25.00 | 27.00 | 30.00 | 33.00 | 39.00 | 34.00 | 36.00 | 39.00 | 42.00 | 48.00 |
| Защита ИС | Да | Да | Да | Да | Да | Да | Да | Да | Да | Да |
