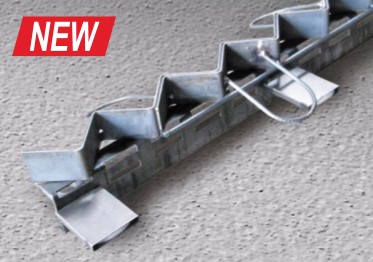

Зэт-профиль используют как профессиональную несъёмную опалубку при устройстве деформационных швов в бетонных полах. Рекомендуется применять при значительных нагрузках в зоне стыка бетонных плит большой площади, дающих усадку до 10-15 мм. Обеспечивает плавный, бесшумный и мягкий переезд через шов.
Описание

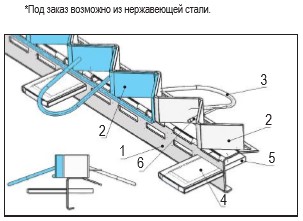

Гнутая пластина 1 с пробивными окнами выполнена из листовой стали. Является несущим элементом профиля, а также вместе с зэт-полосами 2 разделяет бетонные плиты.
Зэт-полосы 2 – это верхние элементы профиля. Выполнены из листовой стали* с временным сопротивлением σв не менее 350 МПа. Защищают кромку шва от разрушения колёсами транспортных средств.
Арматурные скобы 3 приварены к зэт-полосам 2 и соединяют их с бетонными плитами.
Чехол 4 защищает шпонку 5 от контакта с бетонным основанием. После затвердевания обеспечивает возможность скольжения шпонки 5 внутри чехла 4.
Шпонка 5 с круглым окном выполнена из катанной стальной полосы с временным сопротивлением σв не менее 400 МПа. Удерживает соседние плиты от вертикального смещения относительно друг друга.
Вытяжные заклёпки 6 скрепляют друг с другом зэт-полосы 2
*Под заказ возможно из нержавеющей стали.
Преимущества
- Плавность и бесшумность перехода (без ударных нагрузок) колёс транспортных средств по профилю деформационного шва.
- Защита кромки шва от скалывания при значительных нагрузках.
- Компенсация усадочных перемещений плит.
- Равномерность закрепления профиля в бетоне за счёт приваренных арматурных скоб и пластины с пробивными окнами.
- Удобство монтажа. Не требует снятия технологического крепежа после установки.
Область применения
Промышленное и гражданское строительство
Помещения и открытые площадки с бетонными полами большой площади при наличии малого количества стыков: торговые центры, склады, производственные площадки, автомастерские и т.п. Особенно эффективны в условиях использования в этих помещениях различной складской подъёмно-погрузочной техники (штабелёров, фронтальных и боковых погрузчиков). Также отлично работают в холодильных камерах (при резких сменах температурного режима).
Дорожное строительство
Объекты с дорожными покрытиями из бетона, выдерживающими повышенные нагрузки: мосты, эстакады, развязки, переезды, взлётно-посадочные полосы.
Технические характеристики
| Характеристика / Модель | Зэт-профиль |
|---|---|
| Длина профиля, мм | 3000 |
| Высота профиля h, мм | 120...230 |
| Ширина профиля, мм | 282 |
| Толщина металла*, мм | 4 |
| Минимальная толщина бетонной плиты, мм | 120 |
| Максимальное раскрытие шва, мм | 20 |
| Вес профиля, кг | 26.00...33.00 |
| Защита ИС | Да |
*Зэт-полосы.
