1. Область применения
Устройство деформационных швов при строительстве подземных и наземных паркингов, пешеходные мостов, пандусов, а также других сооружений с требованием к гидроизоляции шва от любых жидкостей и предполагаемой нагрузкой на шов до 200 кН.
2. Описание
ДШ-Г с накладками (деформационный шов гидроизоляционный с нагрузкой на шов до 200 кН)Деформационный шов ДШ-Г состоит из алюминиевых направляющих, компенсатора из резины ЭПДМ, гидроизоляционных профилей-лент, защитных накладок из анодированного алюминия. Конструкция шва препятствует попаданию внутрь шва грязи и воды, обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Компенсатор и гидроизоляционные ленты производятся из резины ЭПДМ или ТЭПа, стойкой к бензину, битуму, маслам и другим агрессивным средам. Накладки из нержавеющей стали защищают компенсатор от механических повреждений. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены.
Деформационный шов ДШ-Г с накладками монтируется механически при помощи дюбелей по бетону. Алюминие-вые планки крепятся механически, компенсатор и гидроизоляционные ленты вставляются в пазы уже после монтажа планок. При повреждении, компенсатор может быть легко заменен. ДШ-Г производится на ширину шва до 100 мм. Планки стандартной длины 3 пог.м. Стандартная высота профиля 60 мм. Лапки компенсатора и гидроизоляционных лент плотно входят в алюминиевые направляющие и не пропускают воду. Сверху компенсатор и ленты защищает накладка из анодиро-ванного алюминия. При креплении рекомендуетсяиспользовать под металлические планки герме-тики или двусторонние ленточные герметики (типа Герлен) для дополнительной герметизации шва.
ДШ гидроизоляционный с компенсатором из резины ЭПДМ, нагрузка до 200 кН

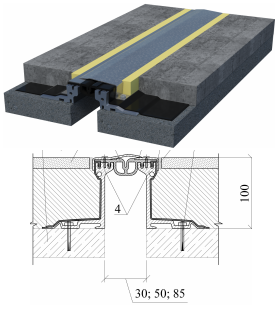

Закладная конструкция деформационного шва ДШ-Г

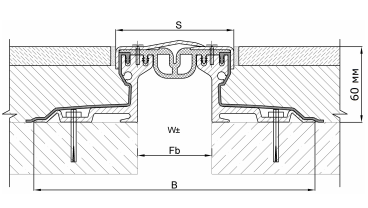

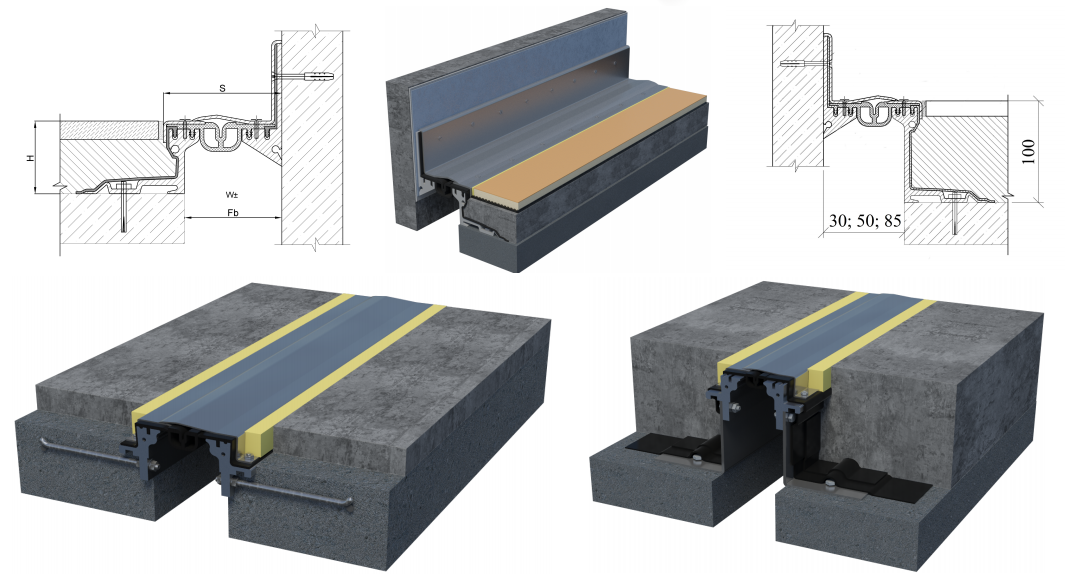

Монтажная схема деформационного шва ДШ-Г с высотой 60 мм (закладной)
| ДШ-Г–Деформационный шов поставляется в полном комплекте, с крепежом. В местах сопряжения деформационного шва и финишного покрытия пола при монтаже рекомендуется применять полиуретановый герметик для избегания разрушения конечного покрытия пола и возможности монтажа-демонтажа защитных накладок при замене резинового компенсатора.Резиновый компенсатор поставляется в рулонах по 10 пог.м, между собой склеивается цианакрилатным клеем. Гидроизоляция наплавляется сверху на гидроизоляционные ленты для 100% герметичности деформационного шва |  |
||
|---|---|---|---|
| Типоразмер | ДШ-Г-30/60 | ДШ-Г-50/60 | ДШ-Г-85/60 |
| Ширина шва, S (мм) | 30 | 50 | 85 |
| Высота, Н (мм) | 60 (100) | 60 (100) | 60 (100) |
| Видимая ширина, L вид. (мм), приблизительная | 95 | 111 | 115 |
| Ширина профиля, L общ. (мм), приблизительная | 222 | 238 | 242 |
| Компенсация сдвигов, w (мм) | 30 (±15) | 40 (±20) | 60 (±30) |
| Цвет вставки | черный | ||
| Материал | алюминий, резина ЭПДМ или ТЭП, анодированный алюминий | ||
| Стандартная длина, (м) | 3 | ||
| Допустимые нагрузки,(кН) | До 200 | ||
Документация
- ТУ 5775-001-18023964-2013 «Изделия из эластомерных материалов ГидроКонтур»
- Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
- Экспертное заключение о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
- Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 пожарной безопасности
Хранение
ДИзделия следует хранить в закрытых помещениях при температуре до 30 °С, без воздействия деформирующих нагрузок, прямых солнечных лучей, защищенными от попадания на них нефтепродуктов и органических растворителей. Алюминиевый профиль – 3 пог.м
