1. Область применения
Устройство деформационных швов при строительстве подземных и наземных паркингов, пешеходных мостов, пандусов, а также других сооружений с требованием к гидроизоляции шва от любых жидкостей и предполагаемой нагрузкой на шов до 200 кН.
2. Описание
ДШ-Г (деформационный шов гидроизоляционный с нагрузкой на шов до 200 кН)Деформационный шов ДШ-Г состоит из алюминиевых направляющих, компенсатора из резины ЭПДМ, гидроизоляционных профилей-лент, защитных накладок из анодированного алюминия. Конструкция шва препятствует попаданию внутрь шва грязи и воды, обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Компенсатор и гидроизоляционные ленты производятся из резины ЭПДМ или ТЭПа, стойкой к бензину, битуму, маслам и другим агрессивным средам. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены.
Деформационный шов ДШ-Г монтируется механически при помощи дюбелей по бетону. Алюминиевые планки крепятся механически, компенсатор и гидроизоляционные ленты вставляются в пазы уже после монтажа планок. При повреждении, компенсатор может быть легко заменен. ДШ-Г производится на ширину шва до 100 мм. Планки стандартной длины 3 пог.м. Стандартная высота профиля 60 мм. Лапки компенсатора и гидроизоляционных лент плотно входят в алюминиевые направляющие и не пропускают воду. Сверху компенсатор и ленты защищает накладка из анодированного алюминия. При креплении рекомендуется использовать под металлические планки герметики или двусторонние ленточные герметики (типа Герлен) для дополнительной герметизации шва.

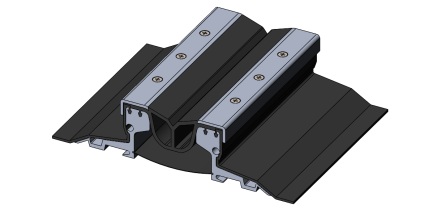

ДШ гидроизоляционный с компенсатором из резины ЭПДМ, нагрузка до 200 кН

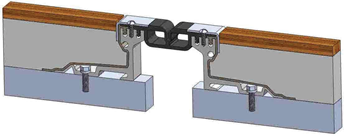

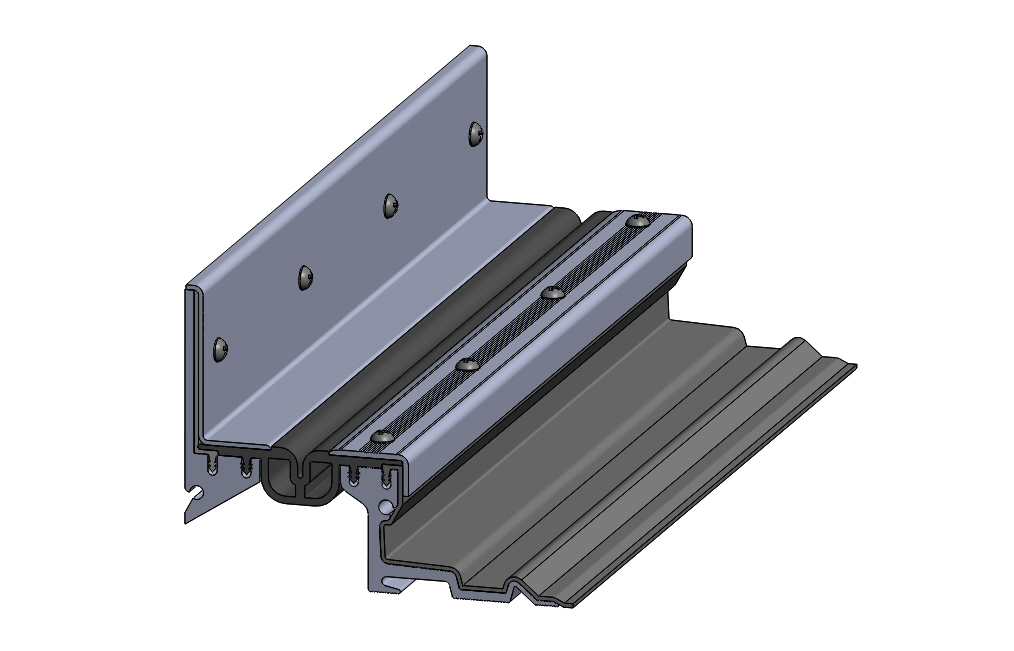

Закладная конструкция деформационного шва ДШ-Г

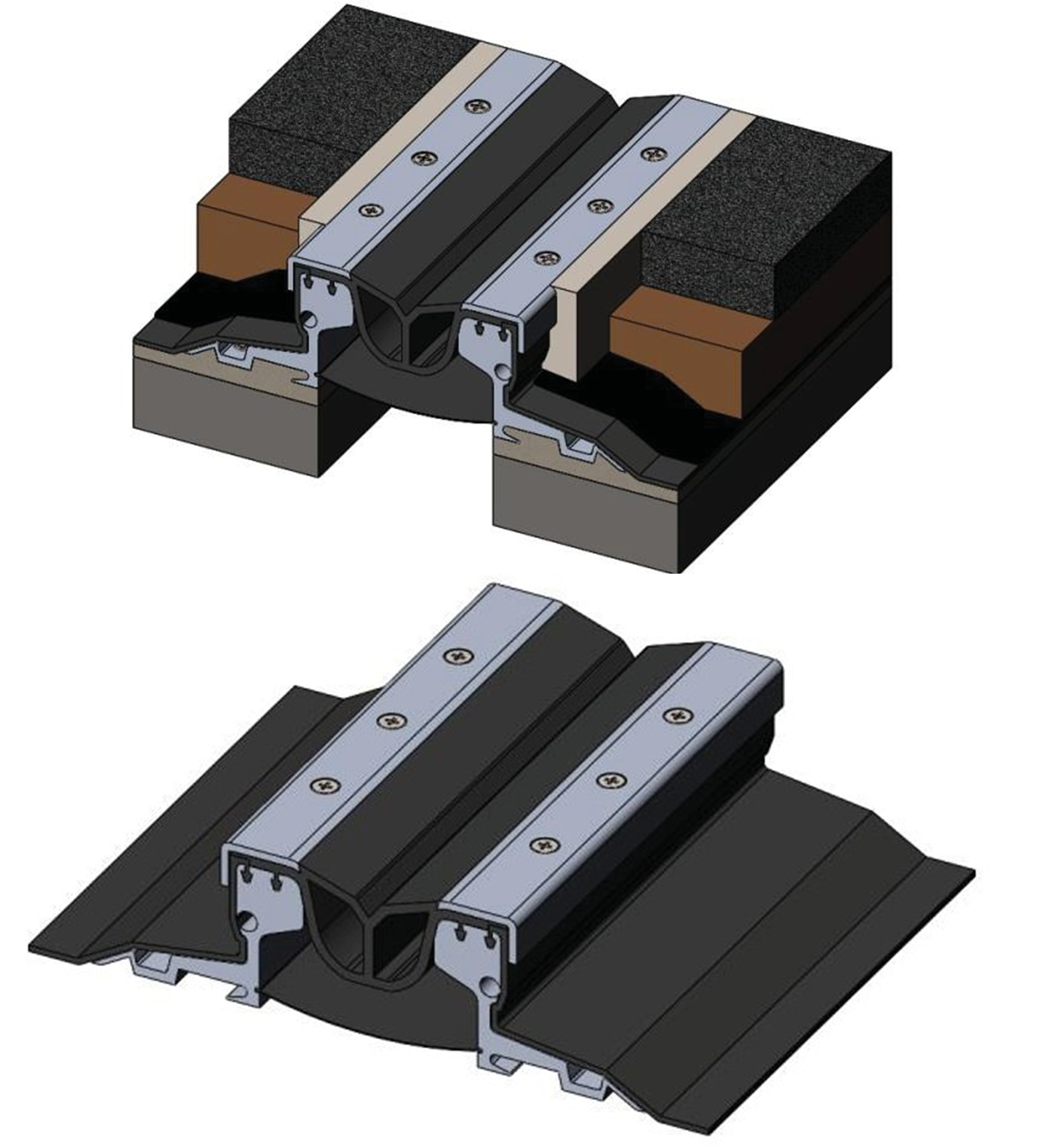

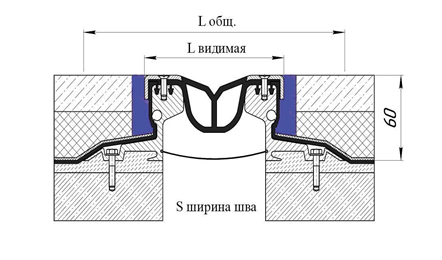

Монтажная схема деформационного шва ДШ-Г с высотой 60 мм(закладной)
|
ДШ-Г–Деформационный шов поставляется в полном комплекте, с крепежом. В местах сопряжения деформационного шва и финишного покрытия пола при монтаже рекомендуется применять полиуретановый герметик для избегания разрушения конечного покрытия пола и возможности монтажа-демонтажа защитных накладок при замене резинового компенсатора.Резиновый компенсатор поставляется в рулонах по 10 пог.м, между собой склеивается цианакрилатным клеем. Гидроизоляция наплавляется сверху на гидроизоляционные ленты для 100% герметичности деформационного шва. |
 |
||
|
Типоразмер |
ДШ-Г-30/60 |
ДШ-Г-50/60 |
ДШ-Г-85/60 |
|
Ширина шва, S (мм) |
30 |
50 |
85 |
|
Высота, Н (мм) |
60 (100) |
60 (100) |
60 (100) |
|
Видимая ширина, L вид. (мм), приблизительная |
95 |
111 |
115 |
|
Ширина профиля, L общ. (мм), приблизительная |
222 |
238 |
242 |
|
Компенсация сдвигов, w (мм) |
30 (±15) |
40 (±20) |
60 (±30) |
|
Цвет вставки |
черный |
||
|
Материал |
алюминий, резина ЭПДМ или ТЭП, анодированный алюминий |
||
|
Стандартная длина, (м) |
3 |
||
|
Допустимые нагрузки,(кН) |
До 200 |
||
Документация
- ТУ 5775-001-18023964-2013 «Изделия из эластомерных материалов ГидроКонтур»
- Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
- Экспертное заключение о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
- Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 пожарной безопасности
Хранение
ДИзделия следует хранить в закрытых помещениях при температуре до 30 °С, без воздействия деформирующих нагрузок, прямых солнечных лучей, защищенными от попадания на них нефтепродуктов и органических растворителей. Алюминиевый профиль – 3 пог.м
3. Инструкция по сборке

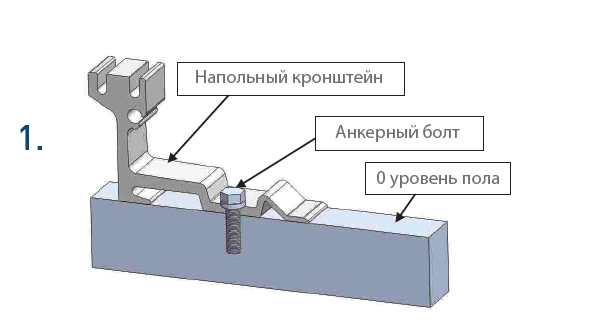

1) Крепеж напольного кронштейна анкерным болтом
3) На противоположной стороне повторить все выше перечисленные операции

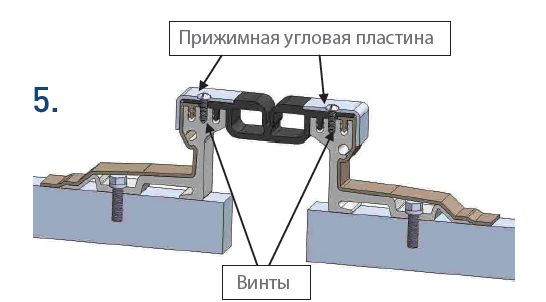

5) Прижимаем деформационную вставку прижимными угловыми пластинами. Прижимные угловые пластины фиксируются к кронштейнам винтами.

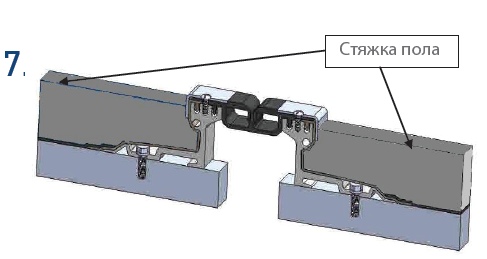

7) Заливаем на пол бетонную стяжку.

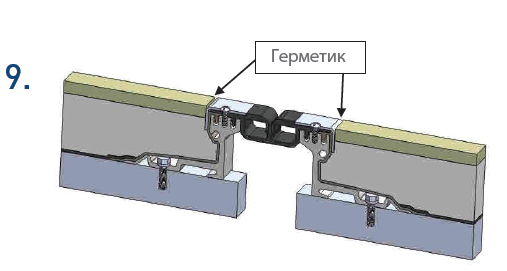

9) Герметизируем зазор между половым покрытием и угловой прижимной планкой герметиком.

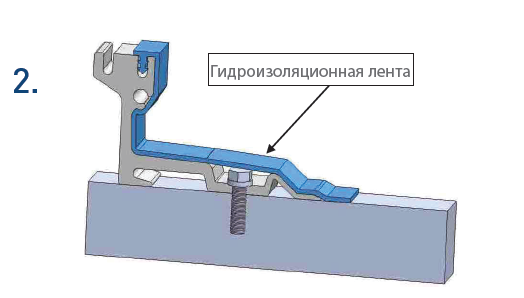

2) Укладываем гидроизоляционную ленту

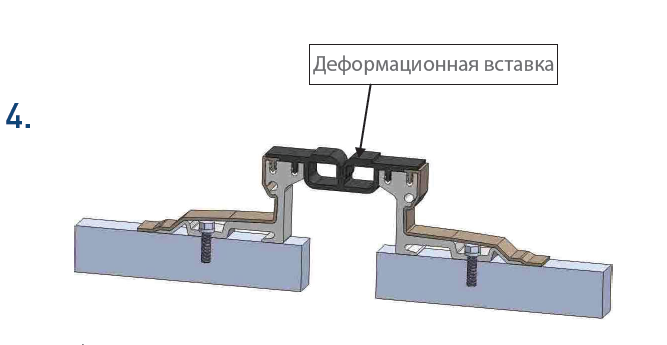

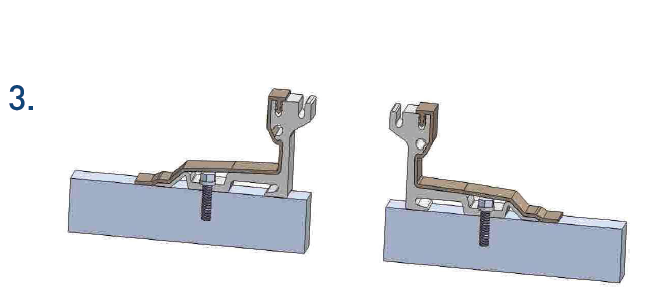

4) Устанавливаем деформационную вставку

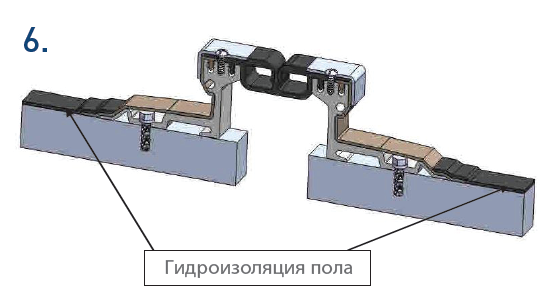

6) Свариваем феном гидроизоляцию пола внахлест с гидроизоляционными лентами

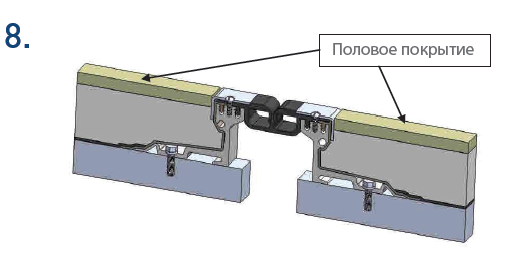

8) Укладываем половое покрытие

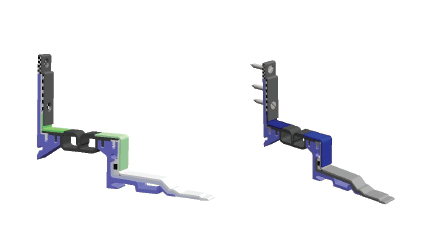

Те же операции проводим для установки углового варианта деформационного гидроизоляционного шва ДШ-Г
Гидроизоляционные деформационные швы ДШ-Г для пола с нагрузкой до 200 кН, ТМ ГидроКонтур®
- С лентами для сплавки с гидроизоляционным ковром, водонепроницаемая конструкция
- 2-камерный заменяемый компенсатор, стойкий к маслам, бензину, битуму
- Компенсирует сдвиг в трех направлениях
1) С защитными накладками из алюминия:
| ДШ-Г (гидроизоляционный для сооружений с нагрузкой до 200 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Г - 30/60 |  |
по запросу |
| ДШ-Г - 50/60 | по запросу | |
| ДШ-Г - 85/60 | по запросу | |
| ДШ-Г - 30/100 | по запросу | |
| ДШ-Г - 50/100 | по запросу | |
| ДШ-Г - 85/100 | по запросу |
| ДШ-Г (гидроизоляционный для сооружений с нагрузкой до 200 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Г - 35/60 угловой |  |
по запросу |
| ДШ-Г - 55/60 угловой | по запросу | |
| ДШ-Г - 90/60 угловой | по запросу | |
| ДШ-Г - 35/100 угловой | по запросу | |
| ДШ-Г - 55/100 угловой | по запросу | |
| ДШ-Г - 90/100 угловой | по запросу |
2) С защитными накладками из нержавеющей стали:
| ДШ-Г (гидроизоляционный для сооружений с нагрузкой до 200 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Г - 30/60 H |  |
по запросу |
| ДШ-Г - 50/60 H | по запросу | |
| ДШ-Г - 85/60 H | по запросу | |
| ДШ-Г - 30/100 H | по запросу | |
| ДШ-Г - 50/100 H | по запросу | |
| ДШ-Г - 85/100 H | по запросу |
| ДШ-Г (гидроизоляционный для сооружений с нагрузкой до 200 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Г - 35/60 H угловой |  |
по запросу |
| ДШ-Г - 55/60 H угловой | по запросу | |
| ДШ-Г - 90/60 H угловой | по запросу | |
| ДШ-Г - 35/100 H угловой | по запросу | |
| ДШ-Г - 55/100 H угловой | по запросу | |
| ДШ-Г - 90/100 H угловой | по запросу |
