1. Область применения:
Зэт-профиль используют как профессиональную несъёмную опалубку при устройстве деформационных швов в бетонных полах. Рекомендуется применять при значительных нагрузках в зоне стыка бетонных плит большой площади, дающих усадку до 10-15 мм. Обеспечивает плавный, бесшумный и мягкий переезд через шов.
Зэт-профиль прекрасно себя зарекомендовал при устройстве деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений.
Применяется на любых объектах Промышленного и гражданского строительства, где необходима укладка промышленных полов большой площади при наличии малого количества стыков: торговые центры, склады, производственные площадки, автомастерские и т.п. Особенно эффективны в условиях использования в этих помещениях различной складской подъёмно-погрузочной техники (штабелёров, фронтальных и боковых погрузчиков). Также отлично работают в холодильных камерах (при резких сменах температурного режима). На объектах с дорожными покрытиями, выдерживающими повышенные нагрузки: мосты, эстакады, развязки, переезды, взлётно-посадочные полосы.
2. Описание:

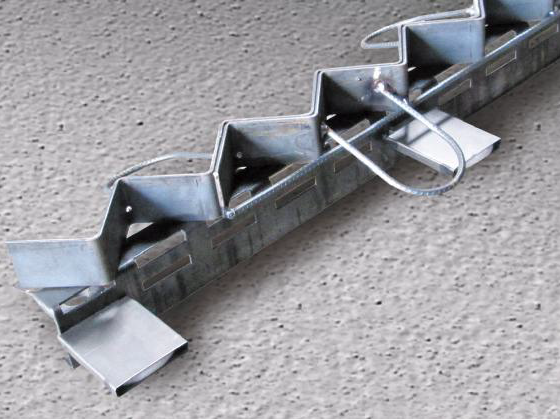

Деформационный шов «Зэт-профиль» изготавливается из оцинкованной стали. Применение Зэт-профиля обладает рядом преимуществ таких как:
- Плавность и бесшумность перехода (без ударных нагрузок) колёс транспортных средств по профилю деформационного шва.
- Защита кромки шва от скалывания при значительных нагрузках.
- Компенсация усадочных перемещений плит.
- Равномерность закрепления профиля в бетоне за счёт приваренных арматурных скоб и пластины с пробивными окнами.
- Удобство монтажа. Не требует снятия технологического крепежа после установки

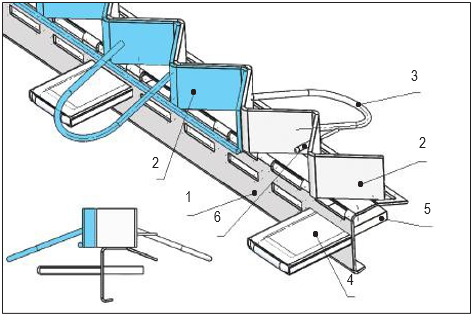

Гнутая пластина 1 с пробивными окнами выполнена из листовой стали. Является несущим элементом профиля, а также вместе с зэт-полосами 2 разделяет бетонные плиты.
Зэт-полосы 2 – это верхние элементы профиля. Выполнены из листовой стали* с временным сопротивлением σ не менее 350 МПа. Защищают кромку шва от разрушения колёсами транспортных средств.
Арматурные скобы 3 приварены к зэт-полосам 2 и соединяют их с бетонными плитами.
Чехол 4 защищает шпонку 5 от контакта с бетонным основанием. После затвердевания обеспечивает возможность скольжения шпонки 5 внутри чехла 4.
Шпонка 5 с круглым окном выполнена из катанной стальной полосы с временным сопротивлением σ не менее 400 МПа. Удерживает соседние плиты от вертикального смещения относительно друг друга.
Вытяжные заклёпки 6 скрепляют друг с другом зэт-полосы 2.
Технические характеристики
| Характеристика / Модель | Зэт-профиль |
|---|---|
| Длина профиля, мм | 3000 |
| Высота профиля h, мм | 120...230 |
| Ширина профиля, мм | 282 |
| Толщина металла*, мм | 4 |
| Минимальная толщина бетонной плиты, мм | 120 |
| Максимальное раскрытие шва, мм | 20 |
| Вес профиля, кг | 26.00...33.00 |
| Защита ИС | Да |
*Зэт-полосы.
3. Требования безопасности:
Материалы, из которых изготавливают изделие, при температуре эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с изделием не требует особых мер предосторожности.
4. Требования к охране окружающей среды:
Изделия, изготовленные в соответствии с требованиями настоящих технических условий, не оказывают вредного воздействия на организм человека и окружающую среду, в процессе эксплуатации не выделяют токсичных веществ в окружающую среду, не стимулируют развитие микрофлоры.
5. Правила приемки изделия:
Изделие должно приниматься партиями. Партией считают изделия одного типа и размера в количестве не более сменной выработки, изготовленные на одной технологической линии. Количество изделий менее сменной выработки также считают партией.
Для проверки соответствия упаковки и маркировки изделия требованиям настоящего технического условия от партии отбирают 8 упакованных единиц.
Для контроля изделия по фактуре, качеству лицевой поверхности и кромок от партии отбирают 8 изделий, по одному изделию из каждой упаковки.
Толщину изделия, цвет, фактуру, качество лицевой поверхности и кромок, деформативность, изменение линейных размеров, гибкость и водопоглощение определяют при приемке каждой партии.
Определение концентрации вредных химических веществ, выделяющихся из изделий, проводят не реже одного раза в год, а также при каждом изменении рецептуры.
Визуальное определение равномерности окраски и цветоустойчивости одноцветных изделий проводят при подготовке эталонов к утверждению.
При неудовлетворительных результатах контроля изделия хотя бы по одному из показателей, по этому показателю проводят повторную проверку удвоенной выборки изделий от той же партии. Результаты повторной проверки являются окончательными и распространяются на всю партию.
Потребитель имеет право проводить контрольную проверку изделия, соблюдая при этом приведенный порядок отбора образцов и применяя указанные ниже методы контроля.
Степень огнестойкости и класс пожарной опасности изделий устанавливают в соответствии со СНиП 21-01-97 при получении (продлении срока действия) Сертификата пожарной безопасности в специализированной аккредитованной лаборатории.
6. Правила транспортирования:
Изделия перевозят транспортом всех видов в соответствии с правилами перевозки в условиях, исключающих их механические повреждения и загрязнения.
Изделия следует хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от воздействия нефтепродуктов, органических растворителей и прямых солнечных лучей.
Условия при воздействии климатических факторов должны соответствовать:
- при транспортировании - группе условий 8 по ГОСТ 15150;
- при хранении - группе условий 3 по ГОСТ 15150.
Если изделия были деформированы при транспортировке или хранении, необходимо разложить их на ровной поверхности для снятия деформаций.
При отрицательной температуре рекомендуется выдержать изделия в теплом помещении при температуре не ниже + 5 °С не менее 12 ч до начала выполнения работ по их установке.
7. Гарантии изготовителя:
Предприятие-изготовитель гарантирует соответствие изделия требованиям настоящих технических условий при соблюдении потребителем условий применения, правил транспортирования и хранения, указаний по эксплуатации.
Гарантийный срок эксплуатации (при условии соблюдения условий монтажа и эксплуатации согласно ТУ и рекомендациям изготовителя) – 3 года.
Гарантийный срок хранения изделий - 2 года со дня изготовления
