Антивибрационные опоры из стальной пружины и каучуковых вставок с боковыми стабилизаторами смещения.
- Подходит для уменьшения вибрации механизмов
- Регулируемая высота и наладка машины
- Защита от бокового смещения
- Внутренняя каучуковая вставка для снижения резонанса
- Корпус из стали для большей прочности
Vibro-SM Тип 1
Антивибрационные опоры Vibro-SM используют для уменьшения вибрации механизмов (механизм вращающийся 300 оборотов в минуту и выше).
Корпус сделан из стали соответствующей толщины и защищен от окисления специальным антикоррозионным покрытием.
Пружинные антивибрационные опоры соответствуют стандартам ISO.EN.10270 (Части 1, 2, 3) и имеют цветовую индикацию, чтобы определить максимальную грузоподъемность.
Система регулировки высоты существует для того, чтобы произвести наладку машины.
Vibro-SM Тип 2
На их основе есть специальная каучуковая вставка (эластичный демфер), устойчивая к внешним условиям, таким образом предлагающая лучшую эффективность изоляции на высоких частотах.
Антивибрационные опоры Vibro-SM были разработаны для столкновения с боковыми силами (землетрясение и защита от ветровой нагрузки).
Эластичная прокладка заступает между двумя вертикальными стабилизаторами, чтобы избежать создания звукового моста. Также, за счет выработки трения, явление резонанса уменьшается, в начале и в конце работы машины.
Опоры Vibro-SM могут быть объединены в нижней части с резиновой виброизолирующей пластиной Vibro-EP, чтобы обеспечить контроль над вибрацией в более широком диапазоне частот (Vibro-SM Комплекс).
| Тип | Количество пружин | Размеры (мм) | Диапазон нагрузки (кп*) |
| SM-250.1 | 1 | 180 - 80 - 157 | 100 - 250 |
| SM-500.1 | 1 | 180 - 80 - 157 | 200 - 500 |
| SM-750.1 | 1 | 180 - 80 - 157 | 400 - 750 |
| SM-500.2 | 2 | 250 - 100 - 175 | 200 - 500 |
| SM-800.2 | 2 | 250 - 100 - 175 | 450 - 800 |
| SM-1000.2 | 2 | 250 - 100 - 175 | 400 - 1000 |
| SM-1500.2 | 2 | 250 - 100 - 175 | 800 - 1500 |
Другой диапазон нагрузки по запросу * 1кп = 10 Ν
Статическое отклонение 25 мм при максимальной нагрузке
Обычная частота до 3 Гц при максимальной нагрузке

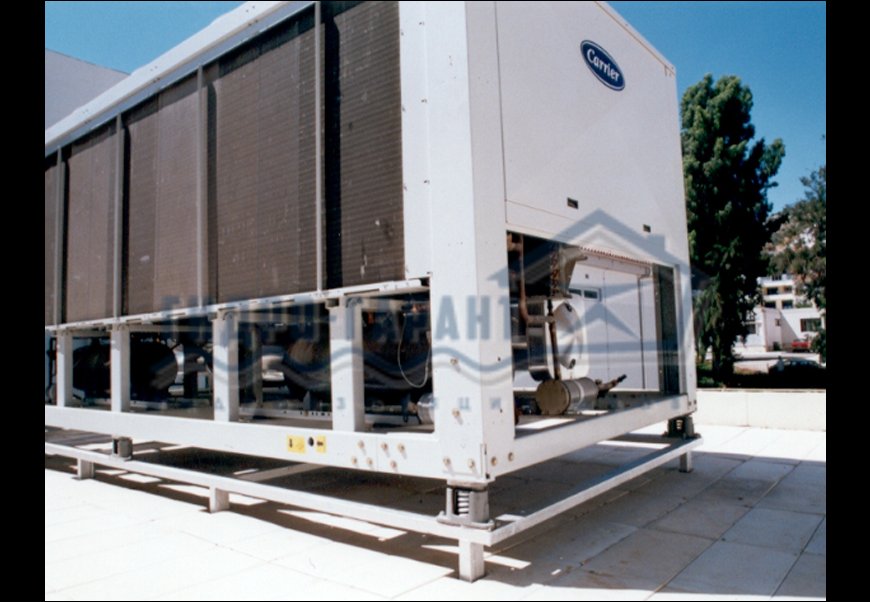

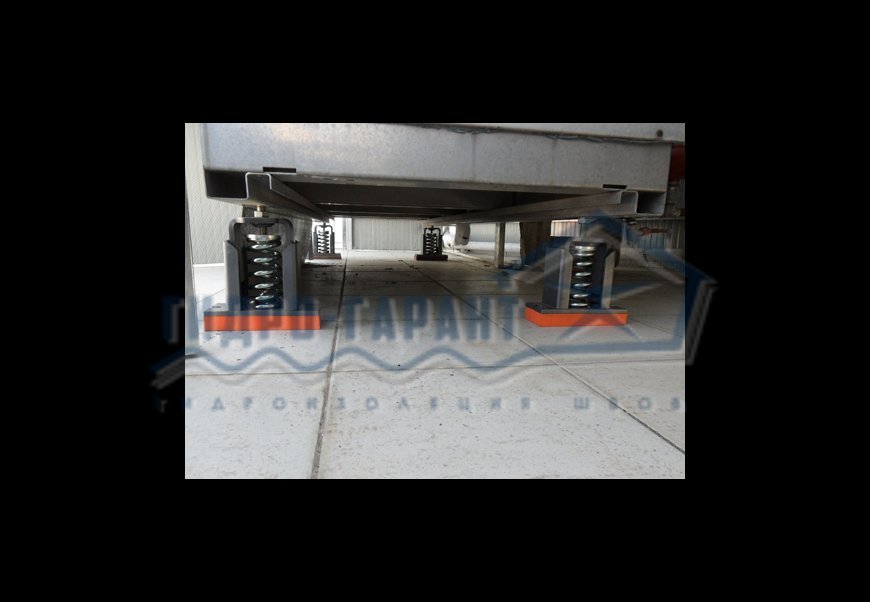

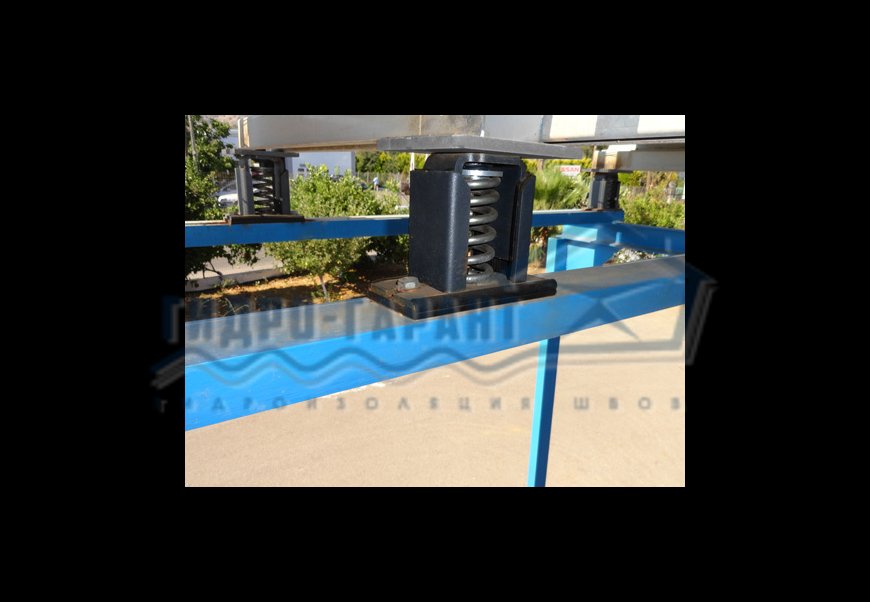

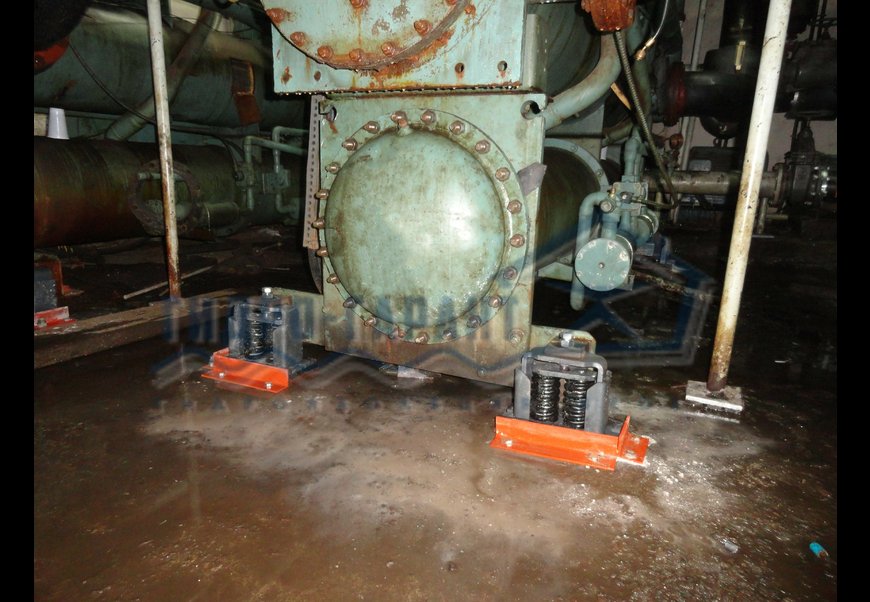

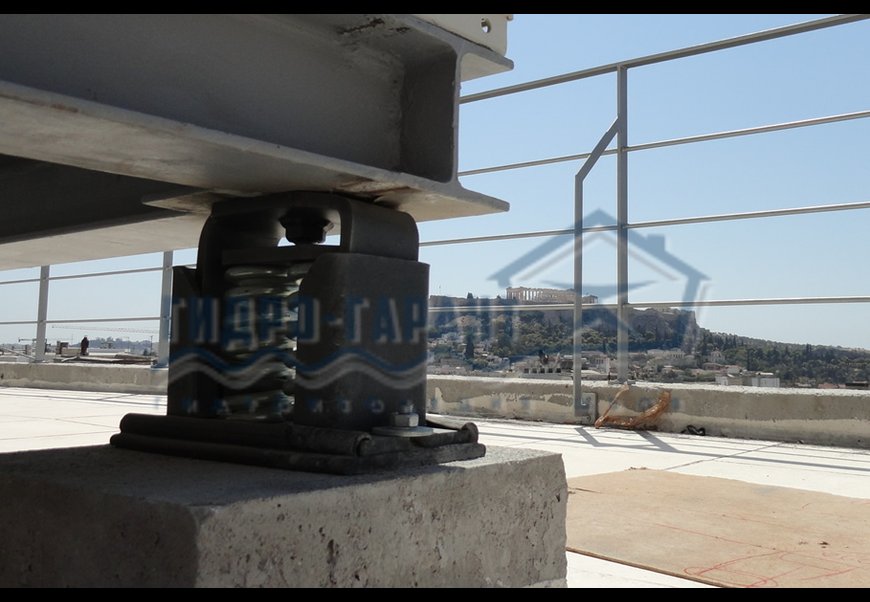

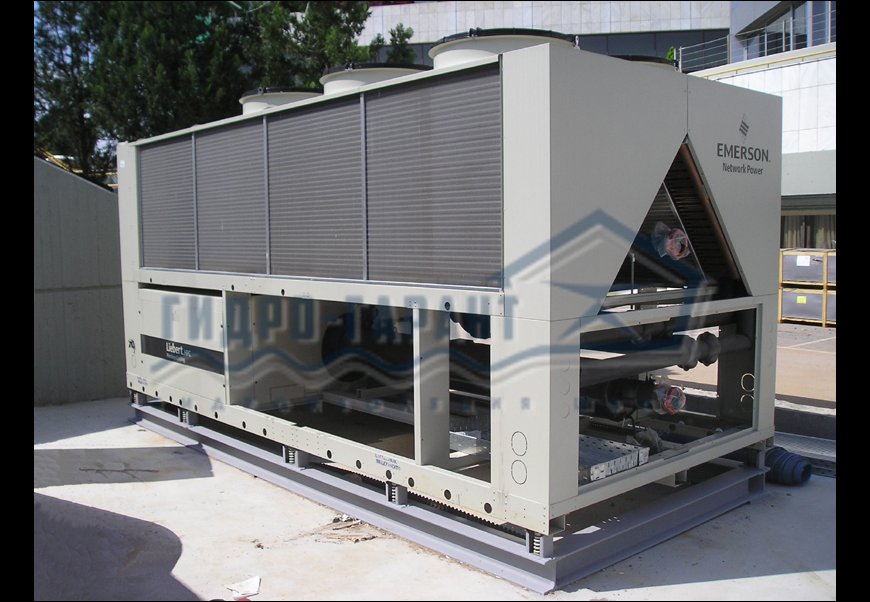

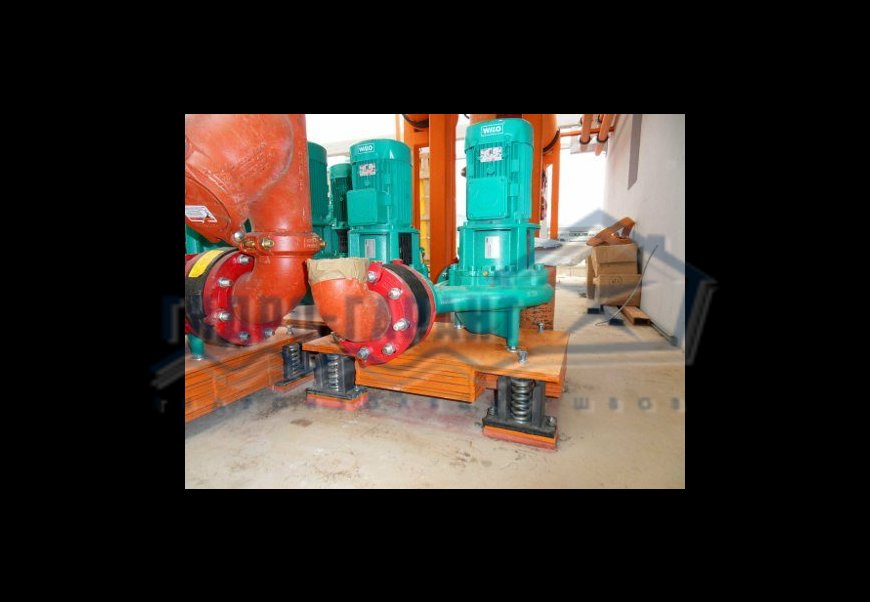

Галерея объектов
